SC&T - Преобразователь-разветвитель видеосигнала AD001HD4
В большинстве типовых проектов аналогового видеонаблюдения камеры подключаются к видеорегистратору, а видеорегистратор, в свою очередь, имеет разъем для подключения монитора. Для передачи видеосигнала с камер непосредственно на мониторы, без использования видеорегистратора, используется специализированный преобразователь – разветвитель.

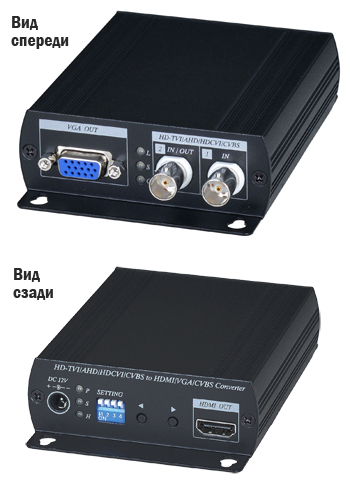

Преобразователь имеет два разъема BNC, один из которых служит для подключения камеры, а у второго разъема двойное назначение: может использоваться для подключения второй видеокамеры или в качестве сквозного выхода для видеорегистратора (карты захвата). При подключении второй видеокамеры возможен режим работы “картинка в картинке”, при котором на экран выводятся сразу два изображения: основное на весь экран, а дополнительное в маленьком окошке.
Нужный режим работы устройства можно установить с помощью DIP-переключателя.
При подключении двух видеокамер видеосигнал с преобразователя можно выводить на два монитора(HDMI и VGA).
Другой вариант использования - подключение одной видеокамеры. В этом режиме работы к выходным разъемам преобразователя возможно подключение видеорегистратора и одновременно трех мониторов (HDMI, VGA, CVBS).
К выходу CVBS вместо монитора можно подключить видеорегистратор.
Преобразователь имеет компактные размеры, и поддерживает подключение камер стандартов AHD/ HDTVI/ HDCVI.

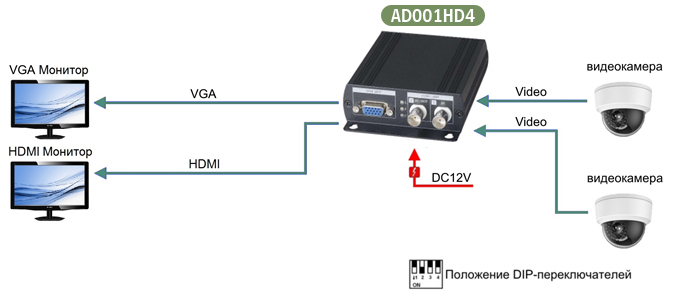

Схема подключения AD001HD4
Характеристики:
- HD-сигналы: да
- CVBS: да
- Количество каналов видео: 1х3
- Разрешение (макс.): 1080р
- Подключение: Входы: Роз. 2.1х5мм x 1 BNC x 1
Выходы: HDMI(A) х 1 VGA x 1 BNC x 1
- Питание: БП DC12V, 0.5A
- Размеры (ШхВхГ) (мм): 88x30x130
- Вес нетто (кг): 0,5
- Объем брутто (м3): 0,002
- Рабочая температура: -40...+55°C
Просмотреть все характеристики...
