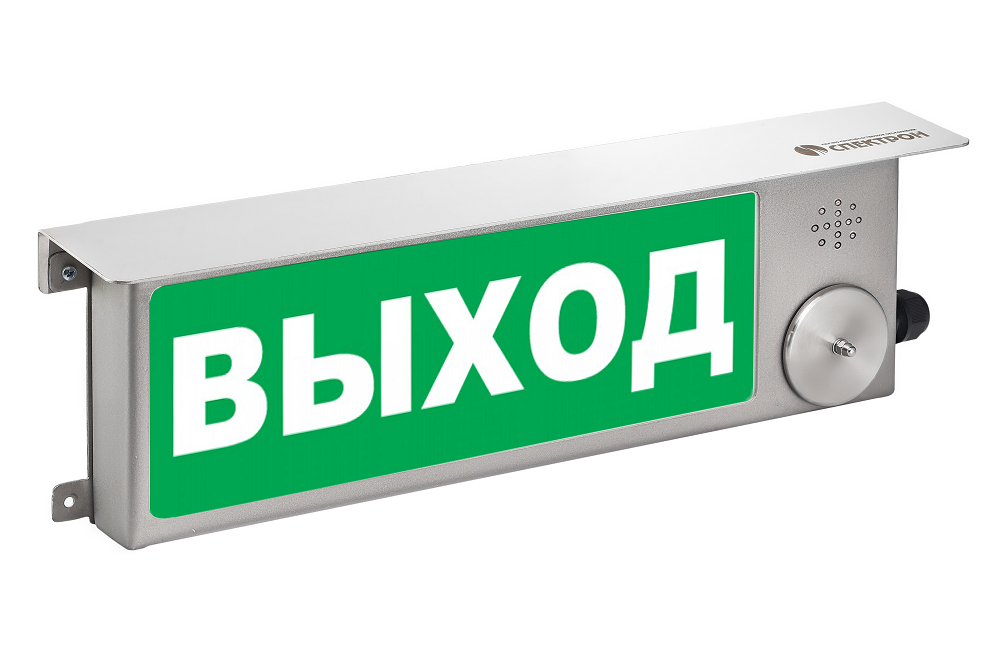

ТСЗВ-Exi-Н-Прометей 12-36В, световое табло

Табло светозвуковое взрывозащищенное ТСЗВ-Exi-Прометей. Предназначено для работы в качестве светового и звукового средства оповещения в системах охранно-пожарной сигнализации или в качестве информационного табло. Применяется  во взрывоопасных зонах 0, 1 и 2, подземных выработках шахт, рудников и их наземных строений. Маркировка взрывозащиты 0ExiaIICT6 X / Р0ExiaI X (искробезопасная цепь). IP68. Температурный диапазон от -70 до +85 °С. Подключение 2-х и 4-х проводное. 4 тона звукового сигнала. При заказе указыватьтекст и цвет фона. Корпус - нержавеющая сталь 12Х18Н10Т. Напряжение питания 12-36 VDC.

Назначение: взрывозащищенный светозвуковой оповещатель (табло) применяется в качестве светового и звукового  средства оповещения в системах пожарной сигнализации и пожаротушения во взрывоопасных зонах на закрытых объектах и открытых установках, а также может применяться в подземных разработках шахт, рудников и их наземных строениях.

Основные особенности ТСЗВ-Exi-Н-Прометей 12-36 В:
- Для взрывоопасных зон классов «0», «1» и «2».
-Оповещатель может использоваться в качестве информационных указателей и табло.
- Материал корпуса оповещателя: из нержавеющей стали 12Х18Н10Т.
- Оповещатель подключается в искробезопасные цепи. Для обеспечения электрической цепи вид взрывозащиты «искробезопасная цепь» производитель рекомендует применять барьер искрозащиты Спектрон-ИБ-01.
- Оповещатель в корпусе из нержавеющей стали рекомендован к применению в условиях воздействия щелочных, кислотных и других химически агрессивных сред. В условиях воздействия морской воды и соляного тумана.
- Высокая степень защиты оболочки IP68 обеспечивает применение в условиях сильной запыленности, во влажных и сырых помещениях, на открытых площадок с ветром и атмосферными осадками.
- Питания оповещателя – постоянное напряжение от 12 до 36 В.
- Подключение оповещателя: 2-х проводное – включается при подаче питания, 4-х проводное – при постоянно подключенном питании оповещатель переходит в режим «Тревога» при поступлении сигнала управления.
- Оповещатель отвечает требованиям на взрывозащищенное оборудование и соответствует маркировке взрывозащиты: РOExiaI X / 0ExiaIICT6  X.
- Температурный режим работы от -70 до +85 ºС.
- Табло отвечает соответствующим нормам по устойчивости к радио- и электромагнитным помехам 4 группы.
- Световой сигнал взрывозащищенного табло контрастно различим с расстояния 15 метров при наружной освещённости до 500 люкс.
- Частота мигания светового сигнала 1 Гц.
- Уровень звукового давления на расстоянии 1 м, не менее 100 дб.
- Выбор пользователем состояния табло в разных режимах:
- в режиме «Дежурный» состояние табло: отключено или постоянное свечение;
- в режиме «Пожар» состояние табло: постоянное свечение или мигание;
- в режиме «Пожар» выбор одного из 4-х тонов звукового сигнала.
- Цвет фона (шрифта) и надпись на табло оповещателя выбирается при заказе.
- Возможность контроля шлейфа питания оповещателя по шлейфу управления.
- Гальваническая развязка цепей питания и управляющих цепей оповещателя.
- Стандартные надписи для световой секции, применяемые при изготовлении световых табло (помимо стандартных надписей может быть заказана любая пиктограмма или текст, цвет текста желательно выбирать светлым). Свой вариант указывать при заказе.

Технические характеристики:

Параметры	Значение
Маркировка взрывозащиты	РOExiaI X / 0ExiaIICT6  X
Материал корпуса	Нержавеющая сталь
Напряжение питания, В	12÷36 DC
Ток потребления, мА	170
Подключение	2-х и 4-х проводное
Частота мигания светового сигнала, Гц	1
Уровень звукового давления на расстоянии 1 м, не менее, Дб	100
Световой сигнал взрывозащищенного табло контрастно различим с расстояния, метров, при наружной освещённости до 500 люкс	15
Световая индикация в режиме «ДЕЖУРНЫЙ»	отключено или постоянное свечение
Световая индикация в режиме «ПОЖАР»	постоянное свечение или мигание
Цвет фона (шрифта), и надпись на табло опoвещателя	выбирается при заказе
Кабельный ввод	кабель наружным диаметром 10-14 мм
Масса, не более, кг	2,8
Температурный диапазон, ºС	-70 ÷ +85
Вид климатического исполнения	УХЛ1
Степень защиты оболочки по ГОСТ 14254, не ниже	IP68
Габаритные размеры, мм	515х150х62
