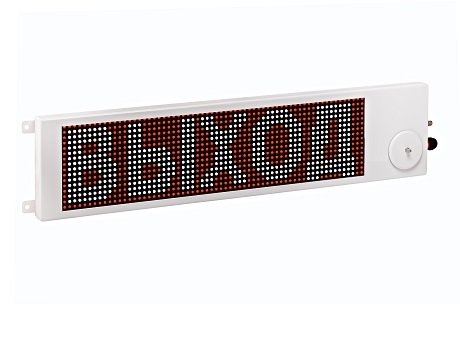

ТСВГ-Exi-М-Прометей 12-36В, световое табло

Табло световое взрывозащищенное графическое ТСВГ-Exi-Прометей. Предназначено для работы в качестве светового средства оповещения в системах охранно-пожарной сигнализации или в качестве информационного табло. Применяется во взрывоопасных зонах "0", "1" и "2", подземных выработках шахт, рудников и их наземных строений. Маркировка взрывозащиты 0ExiaIICT6 X / Р0ExiaI X (искробезопасная цепь). IP68. Температурный диапазон от -70 до +85 °С. Подключение по интерфейсу RS-485. Надписи задаются пользователем. Корпус - низкоуглеродистая сталь. Напряжение питания 12-36 V AC/DC.

Назначение: взрывозащищенный световой оповещатель (табло) применяется в качестве светового средства оповещения или информационного табло в системах пожарной сигнализации и пожаротушения во взрывоопасных зонах на закрытых объектах и открытых установках, а также может применяться в подземных разработках шахт, рудников и их наземных строениях, для взрывоопасных зон классов «0», «1» и «2».

Основные особенности ТСВГ-Exi-М-Прометей 12-36В :
- Оповещатель может использоваться в качестве информационных указателей и табло;
- Материал корпуса оповещателя:  из листовой низкоуглеродистой стали с порошковым полимерным покрытием;
- Оповещатель имеет цветное программируемое текстовое поле. Шрифт текста и фон текстового поля может иметь следующие цвета: красный, зеленый, синий, желтый, голубой, фиолетовый, белый, черный;
- Оповещатель оснащен 2-мя входами управляющего сигнала. На каждый вход можно запрограммировать индивидуальную надпись на табло. Надписи могут отличаться цветом шрифта и фона, количеством строк и статичностью. Пример: надпись 1 может быть статичной, а надпись 2 – мигающей или «бегущей строкой»;
- ПО позволяет регулировать скорость «бегущей строки»;
- Связь оповещателя с ПК производится по интерфейсу RS-485. Для подключения оповещателя к ПК необходим преобразователь USB-RS-485. Преобразователь в комплект оповещателя не входит;
- Высокая степень защиты оболочки IP68 обеспечивает применение в условиях сильной запыленности, во влажных и сырых помещениях, на открытых площадок с ветром и атмосферными осадками;
- Питания оповещателя – постоянное напряжение от 12 до 36 В,
- Подключение оповещателя: 2-х проводное – включается при подаче питания, 4-х проводное – при постоянно подключенном питании оповещатель переходит в режим «Тревога» при поступлении сигнала управления;
- Оповещатель отвечает требованиям на взрывозащищенное оборудование и соответствует маркировке взрывозащиты: РOExiaI X / 0ExiaIICT6  X;
- Оповещатель  подключается в искробезопасные цепи. Для обеспечения электрической цепи вида взрывозащиты «искробезопасная цепь» производитель рекомендует применять барьер искрозащиты с максимальным выходным током более 800 мА (при напряжении 12В);
- Табло отвечает соответствующим нормам по устойчивости к радио- и электромагнитным помехам 4 группы;
- Световой сигнал взрывозащищенного табло контрастно различим с расстояния 15 метров при наружной освещённости до 500 люкс;
- Выбор пользователем состояния табло в разных режимах:
- в режиме «Дежурный» состояние табло: отключено или постоянное свечение;
- в режиме «Пожар» состояние табло: постоянное свечение, мигание или бегущая строка.
- Гальваническая развязка цепей питания и управляющих цепей оповещателя.

 Характеристики:
Тип табло: Световое динамическое
Производитель: Спектрон
Резервное питание: Нет
Класс пыле-/влагозащиты: IP68
Линия связи: 2-х проводная, 4-х проводная
Маркировка взрывозащиты: 0Ex ia IIC T6
Материал корпуса: Низкоуглеродистая сталь
Особенности табло: Бегущая строка

Технические характеристики:

Параметры		Значение
Маркировка взрывозащиты		РOExiaI X /  0ExiaIICT6  X
Материал корпуса		Низкоуглерод. сталь
Напряжение питания, В		12÷36 АС/DC
Ток потребления, мА при напряжении питания 12 В		600
Подключение		2-х и 4-х проводное
Световой сигнал взрывозащищенного табло контрастно различим с расстояния, метров, при наружной освещённости до 500 люкс		15
Световая индикация в режиме «ДЕЖУРНЫЙ»		отключено или постоянное свечение
Световая индикация в режиме «ПОЖАР»		постоянное свечение, мигание или бегущая строка
Кабельный ввод		кабель наружным диаметром 13-18 мм
Масса, не более, кг		6
Температурный диапазон, ºС		-70 ÷ +85
Вид климатического исполнения		УХЛ1
Степень защиты оболочки по ГОСТ 14254, не ниже		IP68
Габаритные размеры, мм		908х190х39
