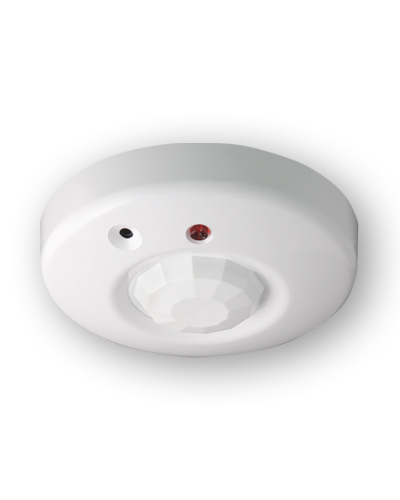

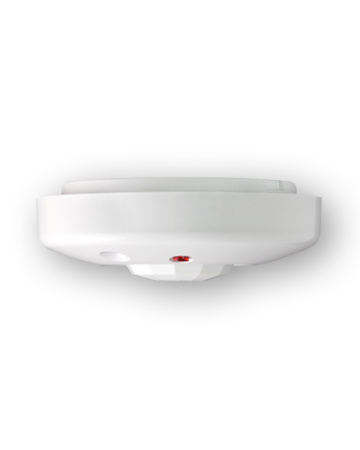

Астра-8, комбинированный, АК + ИК

Обнаружение проникновения в охраняемое пространство и разрушения стекол, остекленных конструкций закрытых помещений и формирование извещения о тревоге путем размыкания выходных контактов сигнальных реле.

Основные данные
2 канала обнаружения: объемный оптико-электронный (ИК), поверхностный звуковой (АК);
установка на потолке;
два оптоэлектронных реле;
микропроцессорный анализ сигнала;
режим "память тревоги";
режим тестирования АК-канала;
контроль вскрытия корпуса;
контроль напряжения питания.
ИК:

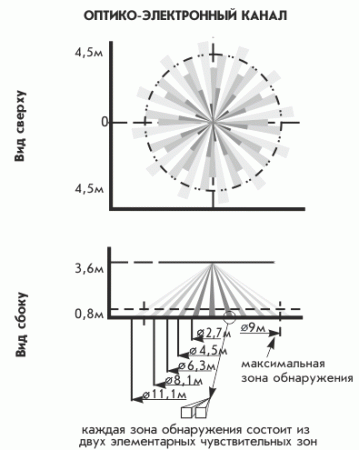

объемная круговая зона обнаружения;
110 элементарных чувствительных зон;
устойчивость к внешней засветке не менее 6500 лк;
дискретная регулировка обнаружительной способности.
АК:
обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского;
дискретная регулировка чувствительности.

Технические данные
диаметр зоны обнаружения ИК-канала 9 м

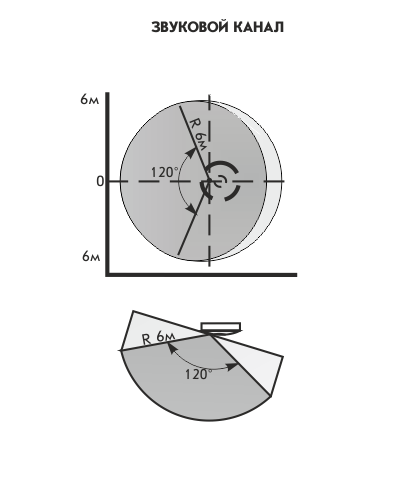

дальность обнаружения в секторе объемного угла 120 ° из центра микрофона АК-канала 6 м
угол зоны обнаружения ИК-канала в горизонтальной плоскости 360°
рекомендуемая высота установки 2,4?3,6 м
напряжение питания 8?15 В
потребляемый ток, не более 21 мА
сопротивление канала реле в дежурном режиме, не более 8 Ом
Условия эксплуатации:
- температура от -20 до +50°С
- относительная влажность воздуха без конденсации влаги до 95% при +35°С
- степень защиты оболочкой IP30

Информативность
"выход на рабочий режим";
"норма - ИК";
"тревога - ИК";
"норма - АК";
"тревога - АК";
"напряжение питания ниже допустимого";
"вскрытие";
"повышенный уровень помех по высокой частоте";
"повышенный уровень помех по низкой частоте".
