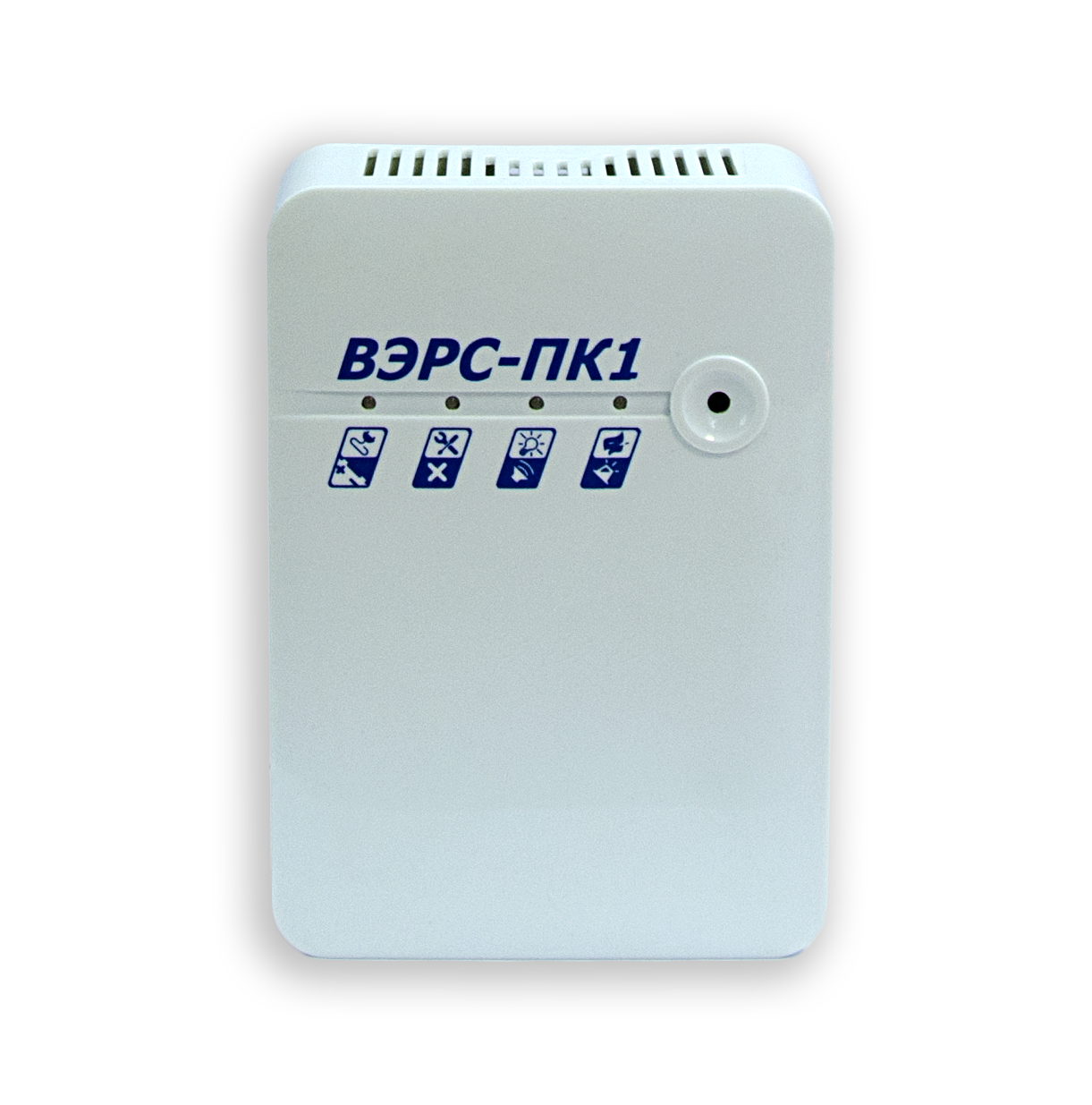

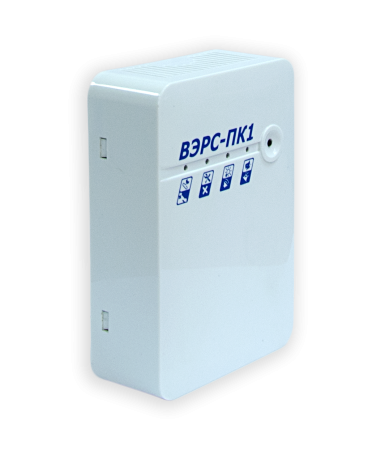

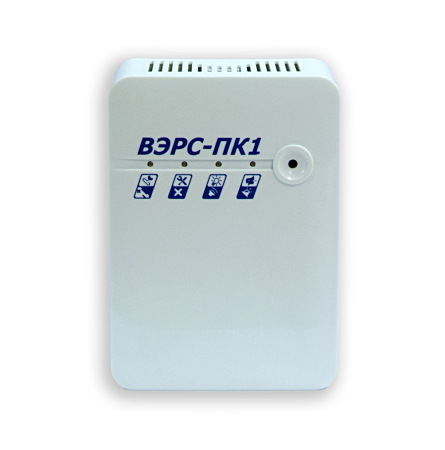

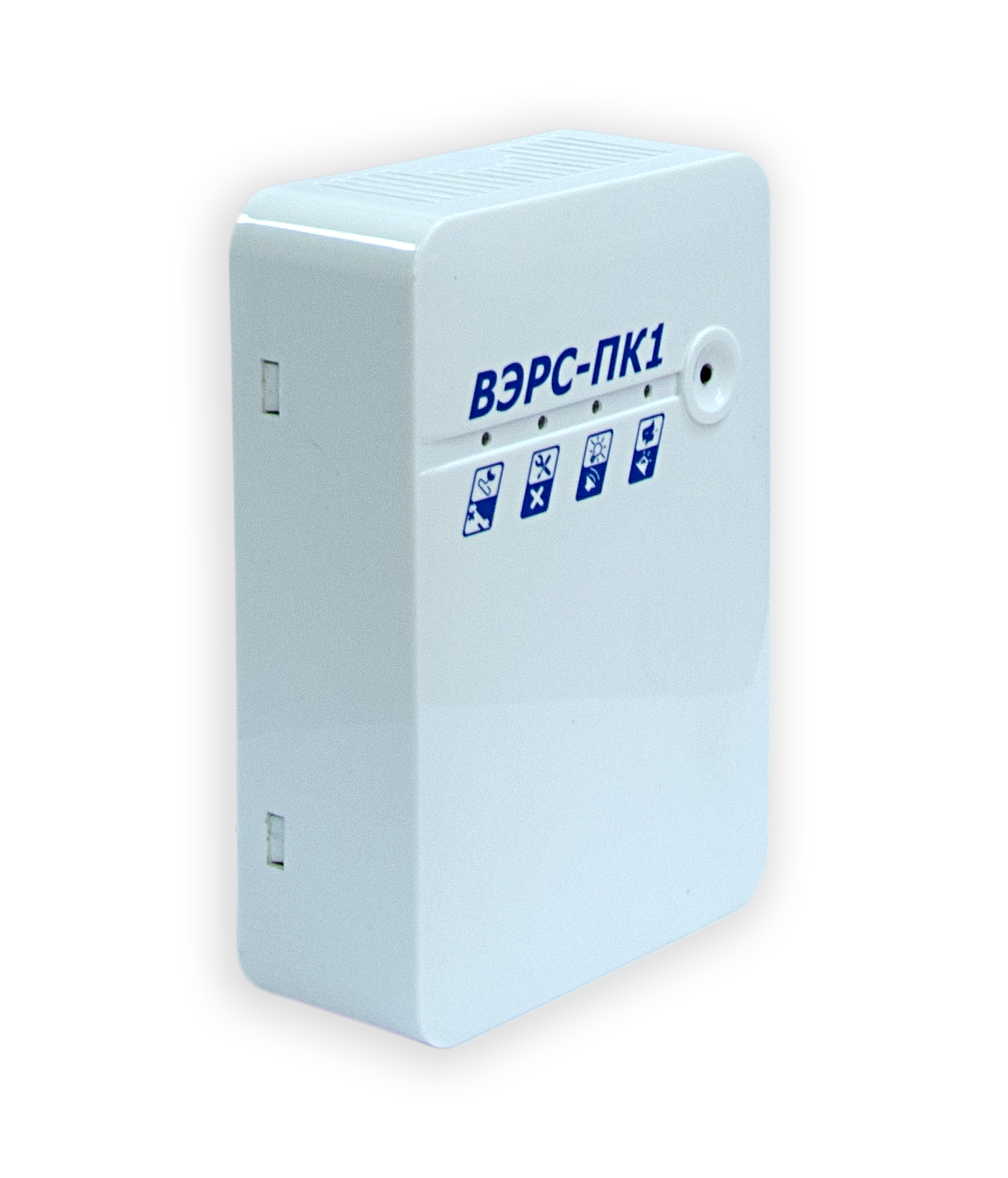

ВЭРС-ПК1ТМ-01 версия 3.2, прибор приемно-контрольный

ВЭРС-ПК1ТМ-01 версия 3.2 - Прибор приемо-контрольный охранно-пожарный.

В комплекте с считывателем и ключами Touch Memory.

Назначение:
- Контроль шлейфа сигнализации (ШС) с подключенными к нему охранными или пожарными извещателями со световой индикацией его состояния;
- Выдача извещений: “ПОЖАР/ТРЕВОГА”, “НЕИСПРАВНОСТЬ” с помощью реле ПЦН;
- Управление звуковым и световым оповещателями.

Основные характеристики:
- Соответствие ГОСТ Р 53325-2012;
- Преимущественная регистрация и передача на ПЦН извещения о тревоге или пожаре по отношению к другим сигналам;
- Возможность включения в один ШС активных ДИП и пассивных ПИ;
- Резервированный встроенный источник питания, автоматический переход на питание от аккумулятора (аккумуляторная батарея 1,2 А*ч) при пропадании напряжения сети 220В с включением соответствующей индикации и без выдачи ложных извещений во внешние цепи, а при наличии напряжения сети - обеспечение его заряда;
- Сохранение всей информации при полном обесточивании прибора и восстановление выдаваемых извещений при восстановлении питания.

Возможности и особенности:
- Малые габаритные размеры;
- Возможность подключения внешнего РИП;
- Программирование задержки включения звукового оповещателя (от 0 до 60 сек.);
- Программиирование времени взятия охранных ШС (от 0 до 120 сек);
- Взятие охранного ШС по тактике «с открытой дверью»;
- Программирование задержки восстановления ДИП, питающегося от пожарного ШС;
- Возможность автовозврата в режим охраны из режима тревоги, для охранного ШС;
- Управление ключами Touch Memory (в исполнении "ВЭРС-ПК1ТМ-01" считыватель и ключи в комплекте);
- Контроль целостности цепи подключения считывателя ТМ.

Технические характеристики:

Количество ШС, подключаемых к прибору, шт: 1
Питание прибора:
- от сети переменного тока частотой (50±1) Гц: 220(+10%-40%)
- от аккумулятора: 12±15%
Максимальная мощность, потребляемая прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме и режиме «ПОЖАР/ТРЕВОГА» от сети переменного тока, ВА, не более: 5
Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме пожарного ШС от внутреннего резервного аккумулятора, А, не более: 0,05
Напряжение, выдаваемое прибором на внешнюю нагрузку, В: 12±2
Максимальный ток нагрузки выходов (электронных ключей) для подключения выносных оповещателей (рабочее напряжение 12В), А, не более:
- звуковых оповещателей (при наличии встроенного аккумулятора): 0,7
- ключ светового оповещателя: 0,3
Время разряда аккумулятора (заряженного до напряжения 13,8В) до напряжения 10В при пропадании сети, ч, не менее:
- в дежурном режиме пожарного ШС, без внешней нагрузки: 24
- при полной нагрузке: 5
Напряжение на аккумуляторе, при котором отключается прибор, В: 10...10,2
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме и токе нагрузки не более 3 мА: 18,5...19
- при разомкнутом состоянии ШС: 21...26
Сопротивление утечки между проводами ШС, кОм, не менее:
- для охранного ШС 20
- для пожарного ШС 50
Сопротивление выносного резистора (установлены в монтажном блоке), кОм: 7,5±5 %
Максимальное сопротивление ШС без учета сопротивления выносного элемента, Ом, не более: 220
Время реакции на нарушение шлейфа, не более, мс: 50, 300, 3000
Длительность звучания выносного звукового оповещателя в режиме «/ТРЕВОГА», мин: 5
Число электронных ключей (proxi-карт), записываемых в память прибора, не более, шт: 254
Параметры переключаемой группы контактов реле для передачи  сигналов на ПЦН:
=24В;2А~120В;2А

Условия эксплуатации:
диапазон рабочих температур, °С: -30...+50
относительная влажность при температуре окружающего воздуха 25°С: до 98 %


Конструкция прибора не предусматривает его использование в условиях агрессивных сред, токопроводящей пыли, а также во взрывоопасных помещениях.

Габаритные размеры прибора, мм, не более: 116х164х49
Масса прибора без аккумулятора, кг, не более: 0,34
