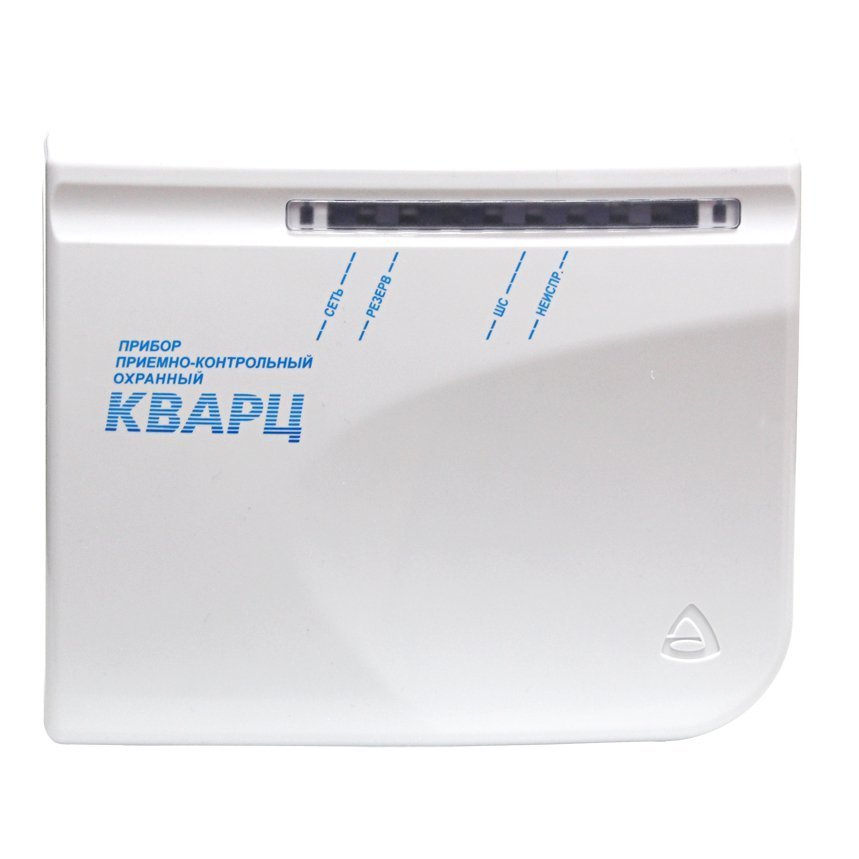

Кварц вар..1, прибор приемно-контрольный

Основные возможности:

-Прибор работает в качестве охранной сигнализации, с токопотребляющими извещателями с напряжением питания 10-25 В. Для питания извещателей есть отдельный выход 12 В, защищённый от короткого замыкания.
-Извещения на пульт центральной охраны (ПЦН) передаются по двум линиям.
-Прибор ставится на охрану и снимается с охраны с помощью электронных ключей ТМ. Режим работы выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора. Выходы для подключения оповещателей релейные.
-Шлейф сигнализации (ШС) «Кварца» работает в режиме автовозврата — если в тревожном режиме после окончания сигнала звукового оповещателя прибор обнаружит, что ШС снова находится в нормальном состоянии, он продолжит контроль состояния шлейфа, при этом индикатор «ШС», линии ПЦН и внешний световой оповещатель остаются в режиме тревоги. При повторных нарушениях ШС звуковой оповещатель включается только на 30 с.
-Корпус прибора из пластика ABS помимо привлекательного внешнего вида обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Прибор имеет светодиодные индикаторы состояния «ШС», «Неисправность», «Сеть» и «Резерв». Эти индикаторы отображают информацию о состоянии прибора, сигнализируют о постановке на охрану и снятии прибора с охраны, о срабатывании извещателей и о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения и о разряде аккумулятора.

Основные особенности:

-Один шлейф охранной сигнализации (ШС).
-Выдает сигнал тревоги при нарушении на объекте на ПЦН.
-Обеспечивает автономную охраны при питании от сети переменного тока или акку¬мулятора с выдачей сигна¬лов тревоги на внешние звуковой (сирена) и све¬товой (лампа) оповещатели.
-Отключаемый контроль линий светового и звукового оповещения на обрыв и короткое замыкание.
-Три стандартные тактики работы.
-Прибор передает извещения «Тревога» и «Неисправность» на пульт централизованного наблюдения по двум каналам (ПЦН1 и ПЦН2) размыканием контактов реле.
-Отключаемый контроль соединительной линии считывателя Touch Memory.
-Встроенный звуковой индикатор с возможностью отключения.
-Тип выходов для подключения световых и звуковых оповещателей — «открытый коллектор».
-Номинальное сопротивление оконечного резистора ШС — 7,5 кОм.
-Прибор работает в дежурном режиме от АБ при отсутствии внешних потребителей не менее 24 ч.
-Сигнал тревоги на выходе прибора фиксируется и снимается только переводом прибора из режима охраны в режим «снят с охраны».
-Постановка/снятие ШС ключами Touch Memory и через универсальный считыватель «Портал». «Портал» работает с ключами ТМ, проксимити-картами, брелоками и цифровыми кодами.
-Прибор совместим с токопотребляющими извещателями с рабочим напряжением питания постоянного тока в диапазоне от 10 до 25 В.
-Прибор имеет два независимых выхода 12 В: отключаемый («ПИ») и неотключаемый («+12В»). Отключаемый выход предназначен для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания.
-При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме напряжением 13,8 ± 0,2 В.
-Прибор обеспечивает автоматический переход на питание от аккумуляторной батареи при пропадании напряжения сети. Извещение «Тревога» при этом не выдается.
-При полном отключении питания (220 В + АБ) прибор запоминает состояние ШС.

Технические характеристики:

Количество шлейфов охранной сигнализации - 1
Количество извещений - 7
Количество идентификаторов (ключей TM, проксимити-карт, брелоков, цифровых кодов) - 7
Напряжение на входе ШС при его номинальном сопротивлении - 18±3 В
Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более -1,5 мА
Параметры выходов ПЦН («сухой контакт»): напряжение/ток, до -  72 В/50 мА
Ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более - 100 мА
Ток потребления по неотключаемому выходу «+12В» для питания извещателей и оповещателей, не более - 200 мА
Ток потребления внешнего звукового оповещателя 12 В (обязательно наличие в приборе аккумулятора), не более  -500 мА
Ток потребления внешнего светового оповещателя 12 В (обязательно наличие в приборе аккумулятора), не более - 150 мА
Напряжение питания сети (переменный ток 50 Гц)  - 187...242 В
Напряжение питания от аккумулятора  - 11,8...14,0 В
Мощность, потребляемая от сети (с заряженным аккумулятором и без внешних оповещателей) во всех режимах, не более - 8 ВА
Номинальная емкость резервного аккумулятора - 1,2 Ач (1,3 Ач)
Ток потребления от аккумулятора в дежурном режиме/режиме тревоги (при отсутствии внешних потребителей), не более - 40/65 мА
Степень защиты -IP10
Диапазон рабочих температур -30… 55 °С
Габаритные размеры 185x150x55мм
Масса без аккумулятора, не более 2 кг
