Артикул:
00027065
Бренд:
Болид

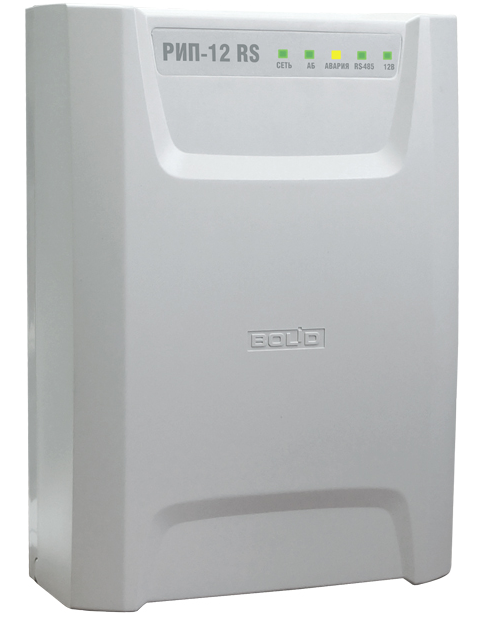

Резервированный источник питания, 12 В, 3 А (2 мин-4 А), передача данных и управление по интерфейсу RS-485, световая и звуковая индикация режимов, возможность установки аккумулятора 17 Ач, защита от переразряда. Пластмассовый корпус. Соответствие "Техрегламенту пожарной безопасности"
Подробности
В корзину
Характеристики
|
Бренд
|
Болид |
РИП-12 исп.51 (РИП-12-3/17П1-Р-RS) - Резервированный источник питания предназначен для группового питания средств пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации, систем контроля доступа и других устройств, требующих резервного электропитания с напряжением 12 В постоянного тока. Предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.
В ИСО "Орион" "РИП-12 исп.51 (РИП-12-3/17П1-Р-RS)" взаимодействует с пультом "С2000M" или АРМ "Орион Про", передает данные и получает команды управления по интерфейсу RS-485.
Технические характеристики:
Напряжение сети: 150...250 В
Выходное напряжение:
- при питании от сети 13,6±0,6 В
- при питании от АБ 10...13,6 В
Номинальный выходной ток: 3 А
Максимальный выходной ток (10 мин.): 4 А
Максимальная мощность, потребляемая от сети: 110 ВА
Собственный ток потребления от АБ не более: 40 мА
Емкость АБ: 17 А·ч
Световая индикация: 5 светодиодных индикатора для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор: Есть
Датчик вскрытия корпуса: Есть
Интерфейс: RS-485, протокол Орион
Буфер событий: 20 событий
Релейный выход (Неисправность»): 1 шт., оптореле
Максимальные напряжение и ток коммутации реле: 80 В, 50 мА
Время технической готовности не более: 6 с
Рабочий диапазон температур: от -10 до +40 °C
Относительная влажность: до 90% при +25 °C
Степень защиты корпуса: IР30
Габаритные размеры: 230х320х110 мм
Вес РИП не более: 0,5 кг (с батареей не более 3,5 кг)
Программирование РИП: Программа UProg.exe
Подключение к ПК при программировании: Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к РИП:
- Клеммные колодки под винт
- Подключение к сети: провод 0,75…2,5 кв.мм
- Подключение нагрузки: провод 0,5…2,5 кв.мм
- Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм
Тип монтажа: настенный, навесной
Особенности:
Передача событий на пульт "С2000М" или АРМ "Орион Про":
Защита с автоматическим восстановлением работоспособности от:
Световая индикация и звуковая сигнализация:
Релейный выход для сигнала "Неисправность"
Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
В ИСО "Орион" "РИП-12 исп.51 (РИП-12-3/17П1-Р-RS)" взаимодействует с пультом "С2000M" или АРМ "Орион Про", передает данные и получает команды управления по интерфейсу RS-485.
Технические характеристики:
Напряжение сети: 150...250 В
Выходное напряжение:
- при питании от сети 13,6±0,6 В
- при питании от АБ 10...13,6 В
Номинальный выходной ток: 3 А
Максимальный выходной ток (10 мин.): 4 А
Максимальная мощность, потребляемая от сети: 110 ВА
Собственный ток потребления от АБ не более: 40 мА
Емкость АБ: 17 А·ч
Световая индикация: 5 светодиодных индикатора для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор: Есть
Датчик вскрытия корпуса: Есть
Интерфейс: RS-485, протокол Орион
Буфер событий: 20 событий
Релейный выход (Неисправность»): 1 шт., оптореле
Максимальные напряжение и ток коммутации реле: 80 В, 50 мА
Время технической готовности не более: 6 с
Рабочий диапазон температур: от -10 до +40 °C
Относительная влажность: до 90% при +25 °C
Степень защиты корпуса: IР30
Габаритные размеры: 230х320х110 мм
Вес РИП не более: 0,5 кг (с батареей не более 3,5 кг)
Программирование РИП: Программа UProg.exe
Подключение к ПК при программировании: Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к РИП:
- Клеммные колодки под винт
- Подключение к сети: провод 0,75…2,5 кв.мм
- Подключение нагрузки: провод 0,5…2,5 кв.мм
- Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм
Тип монтажа: настенный, навесной
Особенности:
Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
- "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
Релейный выход для сигнала "Неисправность"
Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
