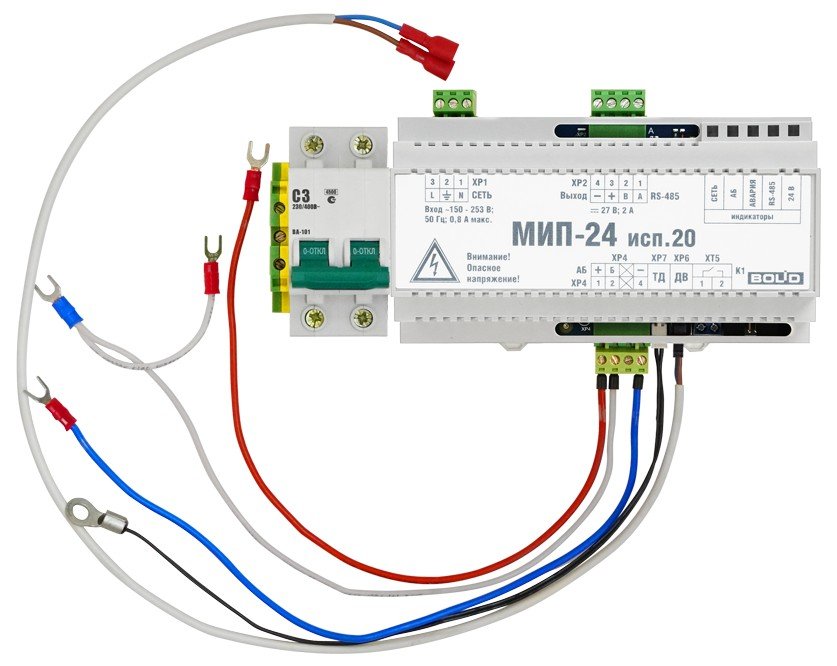

МИП-24 исп.20 (МИП-24-2/П5-Р-RS) Модуль источника питания

Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"

Передача событий на пульт "С2000М", "С2000М исп.02", ППКУП "Сириус" или АРМ "Орион Про":
- "Сброс прибора" (при включении питания МИП)
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В)
- "Перегрузка источника питания" (выходной ток МИП более 2,2 А)
- "Перегрузка источника устранена" (выходной ток МИП менее 2,2 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей в заданных пределах)
- "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батарей в заданных пределах)
- "Неисправность источника питания" (при подключённом сетевом напряжении МИП не обеспечивает номинальное выходное напряжение)
- "Восстановление питания" (при подключённом сетевом напряжении МИП обеспечивает номинальное выходное напряжение)
- "Неисправность батареи" (напряжение на любой из батарей ниже 7 В или не подключены)
- "Ошибка теста АБ" (внутреннее сопротивление батарей выше предельно допустимого – требуется замена или техническое обслуживание)
- "Разряд батареи" (напряжение на батареях ниже 22 В при отсутствии сетевого напряжения)
"Требуется обслуживание" (время наработки батарей истекло, требуется заменить батарей)
- "Восстановление батареи" (напряжение на батареях выше 20 В, заряд батареи возможен)
- "Тревога взлома" (размыкание контактов датчиков вскрытия)
- "Восстановление зоны контроля взлома" (контакты датчика вскрытия замкнуты более 30 секунд)
- "Отключение выходного напряжения" (МИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батарей)
- "Подключение выходного напряжения" (МИП подключил выходное напряжение при появлении напряжения в сети после разряда батарей)

Измерение и передача данных по запросу от "С2000М", "С2000М исп.02", ППКУП "Сириус" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки

Расширенный диапазон входного напряжения сети
Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ

Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
автоматическая проверка состояния АБ тестовой нагрузкой
измерение емкости АБ
расчет времени работы в резервном режиме с учетом реального тока нагрузки
программируемый таймер-счетчик времени наработки АБ
отключение АБ при ее разряде и превышении допустимого напряжения
автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
контроль тока и напряжения зарядного устройства (ЗУ)

Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения на входе
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях

- Энергонезависимый буфер событий
- Релейный выход для сигнала "Неисправность"
- Конфигурирование параметров МИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
- Корпус на DIN-рейку, встроенные светодиодные индикаторы и звуковой сигнализатор
- Комплект поставки включает в себя кабели термодатчика, датчика вскрытия, подключения АБ, а также автоматический выключатель

Характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Напряжение сети		(150...253) В
Выходное напряжение	при питании от сети	(27,2±0,6) В
	при питании от АБ	(19...27) В
Номинальный выходной ток		2 А
Максимальный выходной ток (до 2-х минут)		2,2 А
Максимальная потребляемая от сети мощность / ток		120 ВА / 0,8 А
Собственный ток потребления от АБ		не более 40 мА
Емкость АБ		17 А·ч (2 шт. 12 В)
Встроенная светодиодная индикация		"СЕТЬ", "24В", "АБ", "АВАРИЯ", "RS-485"
Встроенный звуковой сигнализатор		есть
Интерфейс		RS-485, протокол Орион
Буфер событий		95 событий
Релейный выход ("Неисправность")		1 шт., оптореле
Максимальные напряжение и ток коммутации реле		(80 В, 50 мА)
Рабочий диапазон температур		от -10 до +40 °C
Относительная влажность		до 93% при +25 °C
Степень защиты корпуса		IР20
Габаритные размеры		156×86×58 мм
Вес МИП		не более 0,5 кг
Средний срок службы		10 лет
Программирование МИП		Программа UProg.exe
Подключение к ПК при программировании		Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к МИП		Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…1,5 кв.мм
Тип монтажа		на DIN-рейку
