Бренд
|
Рубеж ТД |
|
Артикул производителя
|
Rbz-109425 |

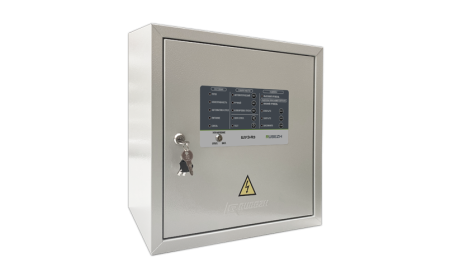

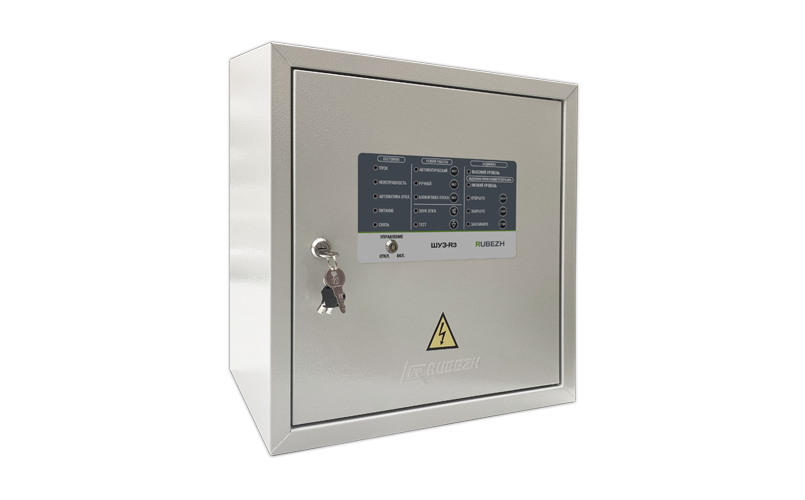

Шкаф управления пожарный адресный ШУН/В прот.R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3 или автономно.
Основные особенности ШУН/В-11-00-R3:
- Мощность электродвигателя, кВт: 11- Управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
- Обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
- В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB.
Основные функции:
- контроль наличия и параметров электропитания на вводе сети;- контроль исправности основных цепей электрической схемы прибора;
- контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
- контроль силовой цепи питания двигателя;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
- передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
Возможные режимы управления:
- «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.- «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
- «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
В зависимости от назначения шкаф управления может выполнять функции управления работой:
- пожарного насоса;- дренажного насоса;
- жокей-насоса;
- вентилятора.
Технические характеристики:
|
Рабочее напряжение сети |
230 (+23/-35) В |
| Мощность электродвигателя, кВт: | 11 |
|
Номинальная частота |
50 ±1 Гц |
|
Собственная потребляемая мощность от сети, не более |
100 ВА |
|
Тип системы заземления (выбирается при помощи перемычки) |
TN-C/ТN-S |
|
Степень защиты оболочки |
IP 31 |
|
Габаритные размеры: |
510 х 410 х 250 мм |
|
Масса, не более: |
|
|
Средний срок службы, не менее |
10 лет |
|
Рабочий диапазон температур |
от -25 до +55°С |
