Бренд
|
Рубеж ТД |
|
Артикул производителя
|
Rbz-319538 |

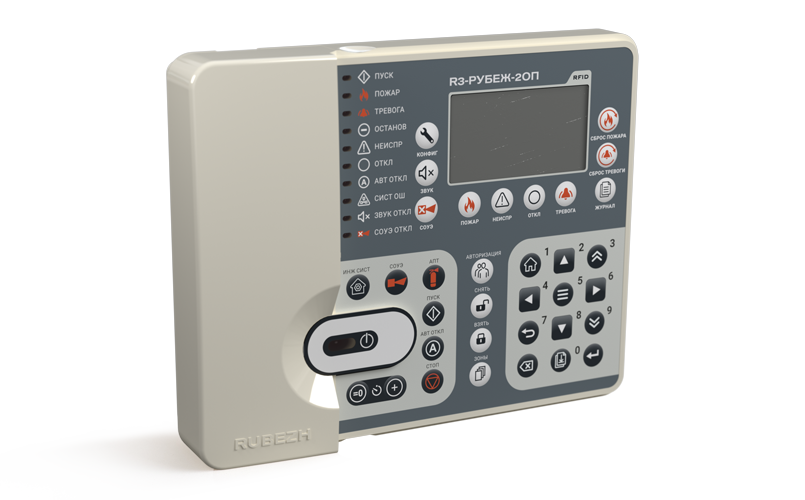

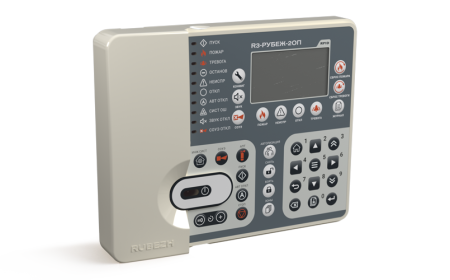

Основные функции прибора R3-Рубеж-2ОП:
- прием сигналов от адресных устройств по адресной линии связи;- включение выносных приборов сигнализации при возникновении тревоги и пожара;
- управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
- управление системой контроля и управления доступом;
- автоматический контроль целостности АЛС и исправности адресных устройств;
- управление исполнительными устройствами и сценариями других приборов R3-Рубеж-2ОП, находящихся в одном интерфейсе R-Link;
- символьная индикация принимаемых сигналов;
- светозвуковая индикация сигнализация режимов работы;
- обмен данными по интерфейсу USB с компьютером.
Прибор контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС.
Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, обрыв, перегрузку, контроль исправности устройств в АЛС.
В приборе имеется возможность создания до 500 охранных или пожарных зон.
Постановка/снятие с охраны с помощью Proximity карт стандарта Em-Marin.
Автоматическое включение светозвукового и речевого оповещений при различных событиях в системе.
Регистрирование всех происходящих в приборе событий, отображение состояния охранных и пожарных зон на экране прибора ("пожар", "тревога", "неисправность").
Приборы R3-Рубеж-2ОП, R3-Рубеж-КАУ2 взаимодействуют между собой посредством обмена информацией по протоколу R3-Link. Согласно настроенной конфигурации, события, произошедшие на одном приборе могут инициировать запуск устройств, подсистем и сценариев на других приборах в интерфейсе.
При этом информационные сигналы, такие как «Внимание», «Пожар», «Тревога», «Тушение» и т.д. выводятся:
- на экран прибора, на устройствах или зонах которого произошло событие;- устройства индикации, к которым выполнена привязка (R3-Рубеж-БИУ, R3-Рубеж-ПДУ, R3-Рубеж-ПДУ-ПТ);
- ЦПИУ «Рубеж». Выводятся все данные о подключенной системе.
Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа.
Прибор R3-Рубеж-2ОП имеет 2 ввода питания 12 В или 24 В. В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий.
Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки. Прибор ведет журналы на 10240 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.
Прибор имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему. Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.
Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec3 Администратор».
После конфигурирования прибор R3-Рубеж-2ОП управляет системой автономно без участия ПК. Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec3 Оперативная задача», которое приобретается отдельно. Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec3 Администратор».
Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов R3-МС либо USB-кабеля. Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модули сопряжения R3-МС или R3-МС-Е.
Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в один интерфейс R3-Link до 60 адресных приемно-контрольных приборов и выводом информации на компьютер.
Прибор R3-Рубеж-2ОП имеет 10 светодиодных индикаторов:
- ПУСК – индикатор включения устройств или сценариев.- ПОЖАР – индикатор состояния «Внимание» и «Пожар» в зонах.
- ТРЕВОГА – индикатор состояния «Тревога» в охранной зоне.
- ОСТАНОВ – индикатор остановки или приостановки отсчета задержки пуска «Насосной станции», МПТ-1R3 или сценариев, имеющих тип «Пожаротушения», «СОУЭ» или «Инженерные системы».
- НЕИСПРАВНОСТЬ - индикатор неисправности, зафиксированной прибором на любом из его компонентов (зон, устройств, сценариев).
- ОТКЛЮЧЕНИЕ – индикатор отключенных устройств.
- АВТ.ОТКЛ. – индикатор состояния отключенной автоматики на МПТ-1-R3 или «Насосной станции» или блокировки сценария, имеющего тип «Пожаротушения», «СОУЭ» или «Инженерные системы».
- НЕИСПРАВНОСТЬ СИСТЕМНАЯ – индикатор системной неисправности в приборе.
- ЗВУК ОТКЛ. – индикатор отключения звука в приборе.
- СОУЭ ОТКЛ. – Индикатор выключения устройств СОУЭ в системе.
В приборе R3-Рубеж-2ОП предусмотрено одно перекидное реле типа «сухой контакт», 2 реле с нормально-разомкнутыми контактами и 2 выхода с контролем цепи на КЗ и обрыв, выдающих напряжение, равное напряжению питания прибора.
Все реле имеют возможность программирования начального состояния и тактики работы реле при включении.:
- «Начальное состояние» – состояние реле в режиме «Норма»: либо «нормально-замкнутые», либо «нормально-разомкнутые».- «Контроль» – возможность назначить тип контроля линии подключенной нагрузки (нет, только на короткое замыкание, только на обрыв, на короткое замыкание и обрыв).
- «Контроль нагрузки» – настройка контроля выхода (тестовое включение выхода, калибровка).
| Параметр | Значение |
|---|---|
| Напряжение питания, В | от 10,2 до 14,4 или от 20,4 до 28,8 |
| Собственный ток потребления при питании 12 В, А, не более | 0,5 |
| Собственный ток потребления при питании 24 В, А, не более | 0,25 |
| Ток потребления прибора при подключении 500 адресных устройств при напряжении 12 В, А, не более | 1,9 |
| Ток потребления прибора при подключении 500 адресных устройств при напряжении 24 В, А, не более | 1 |
| Интерфейсы для обмена информацией | USB; R3-Link; АЛС |
| Длина интерфейса R3-Link при объединении устройств в сеть, км, не более | 10 |
| Длина линии между соседними устройствами интерфейса R3-Link, км, не более | 1 |
| Количество АЛС, подключаемых к прибору | 2 |
| Длина АЛС, м, не более | 3000 |
| Максимальное количество адресных устройств, подключаемых к одной АЛС | 250 |
| Выходные характеристики встроенного реле 1: коммутация напряжения постоянного тока, В | 30 |
| Выходные характеристики встроенного реле 1: коммутация напряжения переменного тока, В | 250 |
| Выходные характеристики встроенного реле 1: максимальный коммутируемый ток, А | 3 |
| Выходные характеристики встроенных реле 2 и 3: коммутация напряжения постоянного или переменного тока, В | 125 |
| Выходные характеристики встроенных реле 2 и 3: максимальный коммутируемый ток, А | 0.1 |
| Выходные характеристики встроенных выходов 4 и 5: выходное напряжение постоянного тока | U вых. = U пит. - 1 |
| Выходные характеристики встроенных выходов 4 и 5: максимальный ток нагрузки выхода, мА | 300 |
| Степень защиты оболочки | IP20 |
| Масса, кг, не более | 1 |
| Ширина, мм, не более | 200 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 50 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
