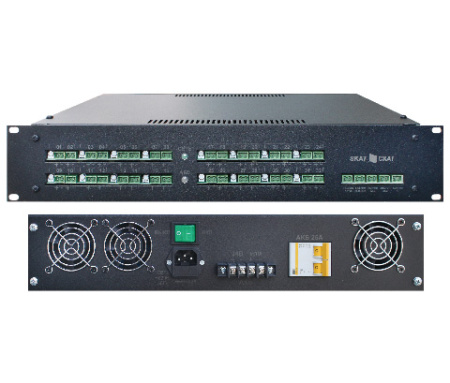

SKAT-VM.32 RACK (SKAT-VM ИБП-12Р/ 8-16(0,5)/8(1)-RACK) источник питания высота 2U, 32 выхода по 0,5

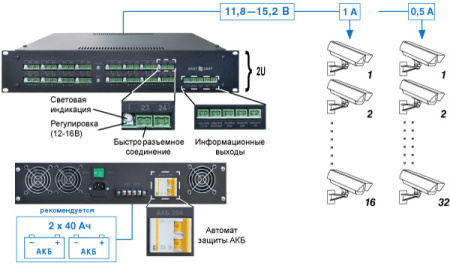

SKAT-V.32 RACK - Источник вторичного электропитания резервированный тридцатидвухканальный предназначен для питания по тридцати двум выходам видеокамер и других нагрузок с номинальным напряжением питания 12 В и номинальным током потребления по каждому выходу до 0,5 А при работе от сети  переменного тока 220 В и в режиме резерва – от аккумуляторной батареи с номинальным напряжением 24 В. Источник выполнен в корпусе высотой 2U и предназначен для установки в стойки или шкафы 19".

Технические характеристики:

Напряжение питающей сети, В: 187…250, частотой 50 Гц
Выходное напряжение каждого канала, В:
- Минимальное значение 11,8-12,9 *
- Максимальное значение 14,6-15,2
Ток ограничения каждой пары выходов при КЗ, А, не более: 2,5
Максимальный ток нагрузки каждого выхода, А: 0,5 **
Напряжение заряда АКБ при наличии сети 220В и температуре окружающей среды 25ºС, В: от 27,2 до 27,5
Максимальный ток заряда АКБ, А: 6
Максимальный ток релейных информационно-диагностических выходов, мA: 100
Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более: 50
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В: 20,5…21,5
Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С: 90
Мощность, потребляемая устройством от  сети ВА, не более: 700
Снижение напряжения заряда АКБ при максимальном токе нагрузке, не более: 5 %
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
- Количество аккумуляторов в батарее, шт: 2
- Рекомендуемая емкость АКБ, Ач: 38
Габаритные размеры ШхВхГ, мм: 485х405х95
Вес без АКБ, кг, не более НЕТТО (БРУТТО): 7,0 (7,2)

Рабочие условия эксплуатации:

- Температура окружающей среды от 0°С до +40°С;
- Относительная влажность воздуха не более 90%, при температуре окружающей среды +25°С;
- Отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.);

* Заводская установка. При номинальном токе нагрузки  выходное напряжение уменьшается на 0,2—0,5 В.
** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А

- возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В
- фильтрацию помех для устранения взаимного влияния нагрузок
- электронную защиту выходов от перегрузки по току, в т.ч. — короткого замыкания, с восстановлением  нормального режима работы после устранения перегрузки
 -защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем срабатывания самовосстанавливающегося предохранителя
 -заряд АКБ от питающей сети, напряжением 220 В, 50 Гц напряжением заряда АКБ (режим «ОСНОВНОЙ») и током заряда
- автоматический переход в режим резервного питания нагрузок  от АКБ суммарным током потребления не более 20 А, при снижении напряжения электрической сети ниже значения, или при отключении электрической сети
- электронную защиту от перегрева, для предотвращения выхода из строя БЛ производится отключение нагрузки
- защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ
- защиту от короткого замыкания клемм АКБ посредством срабатывания автомата защиты АКБ
- контроль наличия АКБ
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня
- защиту от аварийного повышения выходного напряжения (блока ЗУ) путем автоматического отключения устройства
- выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти релейных выходов
- защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя
