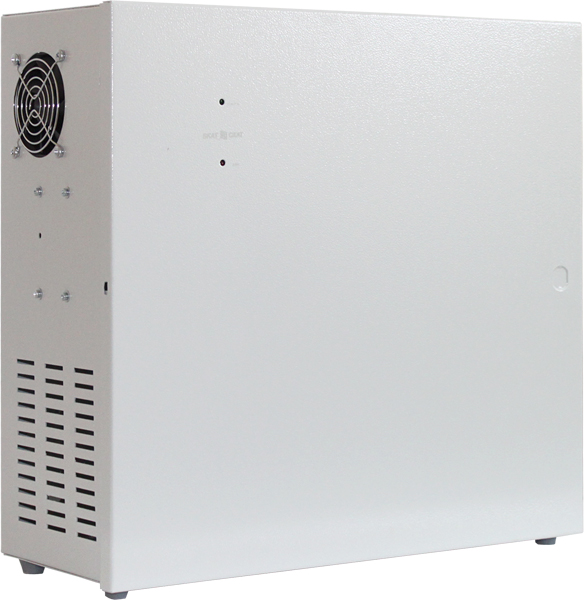

SKAT-VM.32, источник питания

SKAT-V.32 - Источник вторичного электропитания резервируемый, предназначен для питания по тридцатидвум выходам видеокамер и других нагрузок с номинальным
напряжением питания 12 В и номинальным током потребления по каждому выходу до 0,5 А при работе от сети переменного тока 220 В и в режиме резерва – от аккумуляторной батареи с номинальным напряжением 24 В.

Технические характеристики:

Напряжение питающей сети 220 В, частотой 50±1 Гц , В: 170…250
Выходное напряжение каждого канала, В:
- Минимальное значение 12,4…13,8**
- Максимальное значение 10,3…13,8**
(** Заводская установка. При номинальном токе нагрузки  выходное напряжение уменьшается на 0,2 — 0,4 В)
Ток отключения нагрузки каждой пары выходов, А, не менее: 2,5
Максимальный ток нагрузки каждого выхода, А: 0,5***
(*** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А)
Напряжение заряда АКБ при наличии сети 220В и температуре окружающей среды 25ºС, В: 27,2…27,5
Максимальный ток заряда АКБ, А*: 3,8; 6,9; 9,7
(* Устанавливается пользователем)
Максимальный ток выходов ОК, мA: 100
Ток потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более: 50
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В: 20,5…21,5
Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С: 90
Мощность, потребляемая устройством от сети ВА, не более: 790
Снижение напряжения заряда АКБ при максимальном токе нагрузке %, не более: 5
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость внешней АКБ, Ач: 38
Количество АКБ, шт.: 2
Габаритные размеры ШхГхВ, мм, не более:
- без упаковки 460х438х192
- в упаковке 470х445х200
Масса, НЕТТО (БРУТТО), кг, не более: 10,3 (10,7)
Диапазон рабочих температур, °С: 0…+40
Относительная влажность воздуха при 25 °С, %, не более: 95
Степень защиты оболочкой по ГОСТ 14254-96: IP20

Особенности. SKAT-V.32 обеспечивает:

- возможность плавной регулировки напряжения каждой пары выходов
-фильтрацию помех для устранения взаимного влияния нагрузок
электронную защиту выходов от перегрузки по току, в т. ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки
защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем пережигания плавкого предохранителя (предохранитель входной платы преобразователей напряжения PN-V.8
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гцнапряжением заряда АКБ согласно п. 5 таблицы (режим «ОСНОВНОЙ») и током заряда
- автоматический переход в режим резервного питания нагрузок от внешней АКБ
- электронную защиту от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения
защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ
- -защиту от короткого замыкания клемм внешней АКБ
 контроль наличия внешней АКБ
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ
- защиту от аварийного повышения выходного напряжения (блока ЗУ) путем автоматического отключения устройства
- выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти выходов типа открытый коллектор
- защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя
