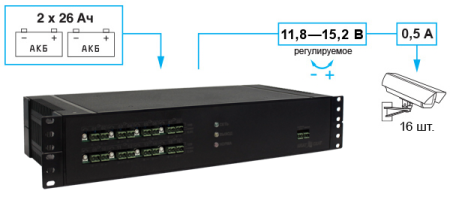

19",1U, 2 модуля, 16 выхода по 0,5 А или 8 выходов по 1 А. Плавная регулировка выходного напряжения, максимальный ток по всем выходам 6 А, внешние АКБ 2 шт. от 26 Ач; 2 информационных выходов о состоянии источника.
Подробности
В корзину
Характеристики
|
Бренд
|
БАСТИОН |
|
Артикул производителя
|
2155 |
|
Выходное напряжение
|
12В DC |

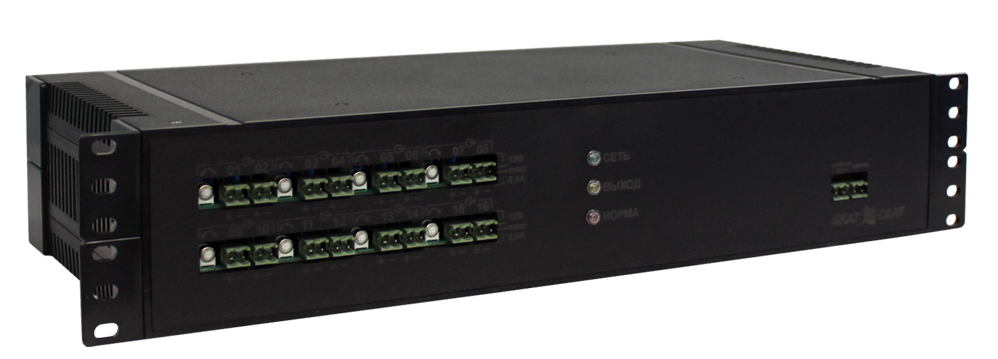

SKAT - V.16 RACK - Источник вторичного электропитания резервированный шестнадцатиканальный для питания по шестнадцати выходам видеокамер и других нагрузок с номинальным напряжением питания 12 В и номинальным током потребления по каждому выходу до 0,5 А при работе от сети переменного тока 220 В и в режиме резерва – от аккумуляторной батареи с номинальным напряжением 24 В. Изделие имеет исполнение в корпусе высотой 2U и предназначено для установки в стойки или шкафы 19”.
Технические характеристики:
Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В: 180…250
Выходное напряжение каждого канала, В:
- Минимальное значение 11,8…12,9 *
- Максимальное значение 14,6…15,2
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В: 27,2…27,8
Максимальный ток нагрузки каждого выхода, A, не более: 0,5 **и***
Ток ограничения каждой пары выходов при КЗ, A: 2,5
Максимальный ток заряда АКБ, A: 0,9…1,1
Снижение напряжения заряда АКБ при максимальном токе нагрузки, не более: 5 %
Ток, потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более: 50
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 21…22
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более: 30
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 30
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
- Рекомендуемая емкость АКБ, Ач: 26
- Количество АКБ, шт.: 2
Характеристики выходов в формате «открытый коллектор»:
- напряжение, В, не более: 60
- ток, мА, не более, 100
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2: «Выход 12 В», «АКБ 24 В», «выходы открытый коллектор» 3,3
Габаритные размеры ШхГхВ, не более, мм:
- без упаковки 480х210х86
- в упаковке 500х447х91
Масса, НЕТТО (БРУТТО), кг, не более: 2,4 (2,7)
Диапазон рабочих температур, °С: -0…+40
Относительная влажность воздуха при 25 °С, %, не более: 95
Высота над уровнем моря, м, не более: 1500
Степень защиты оболочкой по ГОСТ 14254-96: IP20
* При номинальном токе нагрузки выходное напряжение уменьшается на 0,2—0,5 В.
** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А
*** Суммарный ток всех выходов не более 6 А.
Особенности. SKAT-V.16 RACK обеспечивает:
- возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В
- фильтрацию помех для устранения взаимного влияния нагрузок
- электронную защиту выходов от перегрузки по току, в т.ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки
-защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем срабатывания самовосстанавливающегося предохранителя
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда
- автоматический переход в режим резервного питания нагрузок от АКБ, при отключении электрической сети
- защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя
- защиту от короткого замыкания клемм АКБ посредством плавкого предохранителя
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ
- передачу извещений о наличии сети (переходе на резерв) и аварии ЗУ посредством выходов «открытый коллектор»
- защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя
Технические характеристики:
Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В: 180…250
Выходное напряжение каждого канала, В:
- Минимальное значение 11,8…12,9 *
- Максимальное значение 14,6…15,2
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В: 27,2…27,8
Максимальный ток нагрузки каждого выхода, A, не более: 0,5 **и***
Ток ограничения каждой пары выходов при КЗ, A: 2,5
Максимальный ток заряда АКБ, A: 0,9…1,1
Снижение напряжения заряда АКБ при максимальном токе нагрузки, не более: 5 %
Ток, потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более: 50
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 21…22
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более: 30
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 30
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
- Рекомендуемая емкость АКБ, Ач: 26
- Количество АКБ, шт.: 2
Характеристики выходов в формате «открытый коллектор»:
- напряжение, В, не более: 60
- ток, мА, не более, 100
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2: «Выход 12 В», «АКБ 24 В», «выходы открытый коллектор» 3,3
Габаритные размеры ШхГхВ, не более, мм:
- без упаковки 480х210х86
- в упаковке 500х447х91
Масса, НЕТТО (БРУТТО), кг, не более: 2,4 (2,7)
Диапазон рабочих температур, °С: -0…+40
Относительная влажность воздуха при 25 °С, %, не более: 95
Высота над уровнем моря, м, не более: 1500
Степень защиты оболочкой по ГОСТ 14254-96: IP20
* При номинальном токе нагрузки выходное напряжение уменьшается на 0,2—0,5 В.
** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А
*** Суммарный ток всех выходов не более 6 А.
Особенности. SKAT-V.16 RACK обеспечивает:
- возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В
- фильтрацию помех для устранения взаимного влияния нагрузок
- электронную защиту выходов от перегрузки по току, в т.ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки
-защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем срабатывания самовосстанавливающегося предохранителя
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда
- автоматический переход в режим резервного питания нагрузок от АКБ, при отключении электрической сети
- защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя
- защиту от короткого замыкания клемм АКБ посредством плавкого предохранителя
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ
- передачу извещений о наличии сети (переходе на резерв) и аварии ЗУ посредством выходов «открытый коллектор»
- защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя
