SKAT-V ИБП-48/10-RACK (SKAT-RLPS.48DC-10 RACK), 48В, 10А, защита выходов, АКБ, 4АКБ до 120Ач

SKAT-RLPS.48DC-10 RACK - Источник вторичного электропитания резервированный предназначен для обеспечения бесперебойным питанием систем охранно- пожарной сигнализации, систем видеонаблюдения, средств связи, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 48В постоянного тока. Кроме того, изделие может использоваться в качестве зарядного устройства для свинцово-кислотных АКБ номинальным напряжением 48В и емкостью 12-120А/ч*. Изделие выполнено в корпусе высотой 2U и предназначено для установки в стойки или шкафы 19".

Технические характеристики:

Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В: 170…250
Выходное напряжение постоянного тока, В:
- при наличии напряжения сети 220 В, режим «ОСНОВНОЙ 46…58
- при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 43…52
Напряжение заряда АКБ при наличии сетевого напряжения: 52,5…58,0
Ток нагрузки максимальный, A при наличии сети 220 В:
- режим ОСНОВНОЙ» 10 *
- от АКБ, режим «РЕЗЕРВ» 10
Ограничение тока заряда АКБ, A: 10; 6; 4; 2; **
Ток потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более: 0,01
Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 43,0…43,5
Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более: 150
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 35
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
- Рекомендуемая емкость АКБ, Ач 12—120
- Количество АКБ, шт. 4
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2:
- «ВЫХОДЫ 1,2» и «АКБ» 6
- «Информационные выходы» 2,5
Габаритные размеры ШхГхВ, не более, мм:
- без упаковки 483х384х88
- в упаковке 500х447х91
Масса, НЕТТО (БРУТТО), кг, не более: 5,0 (5,5)
Диапазон рабочих температур, °С: -10…+40
Относительная влажность воздуха при 25 °С, %, не более: 95
Высота над уровнем моря, м, не более: 1500
Степень защиты оболочкой по ГОСТ 14254-96: IP20

Примечание:
* Если суммарный ток, потребляемый нагрузками, 10 А и выше, происходит разряд АКБ.
** Значение тока заряда АКБ не должно превышать 25 % от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, указанной емкостью.

- питание нагрузки стабилизированным напряжением  постоянного тока и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 10 А при наличии сетевого напряжения;
- оптимальный заряд АКБ  при напряжении сети  в указанном диапазоне
- ограничение тока заряда АКБ и возможность выбора одного из трёх значений тока ограничения
- автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением и суммарным током потребления по двум выходам не более 10 А при отключении электрической сети (режим «РЕЗЕРВ»)
- защита нагрузки от токовой перегрузки  посредством плавкого предохранителя
- защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ
- защиту от короткого замыкания клемм АКБ
контроль наличия АКБ
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до указанного уровня
- защиту нагрузки потребителя от аварийного повышения напряжения на выходе источника путем автоматического отключения нагрузок

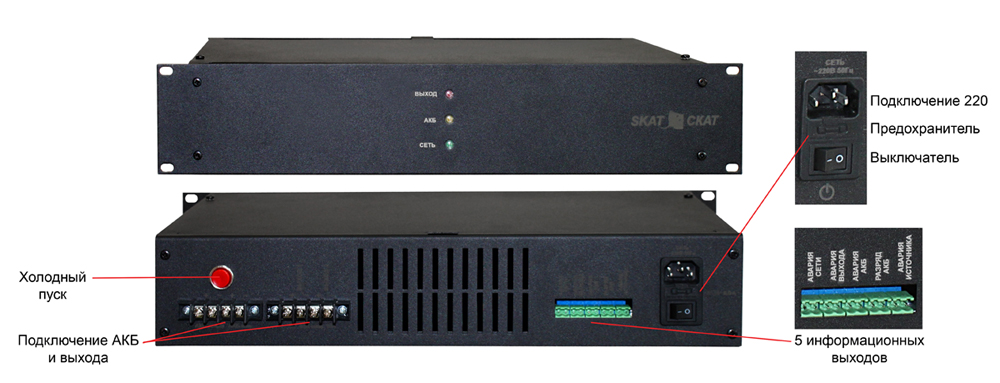

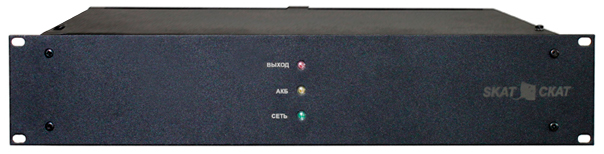

- светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»
- светодиодную индикацию состояния внешней АКБ: «АКБ»
- светодиодную индикацию состояния напряжения выхода: «ВЫХОД»
- выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов
- защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя
- возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии напряжения питающей сети («холодный запуск»)
