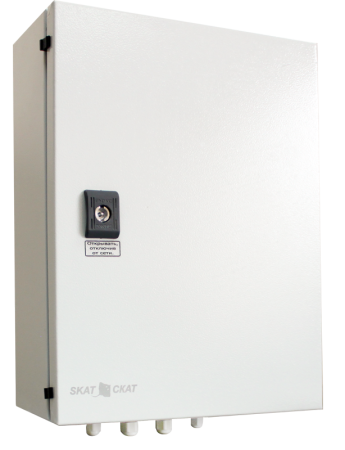

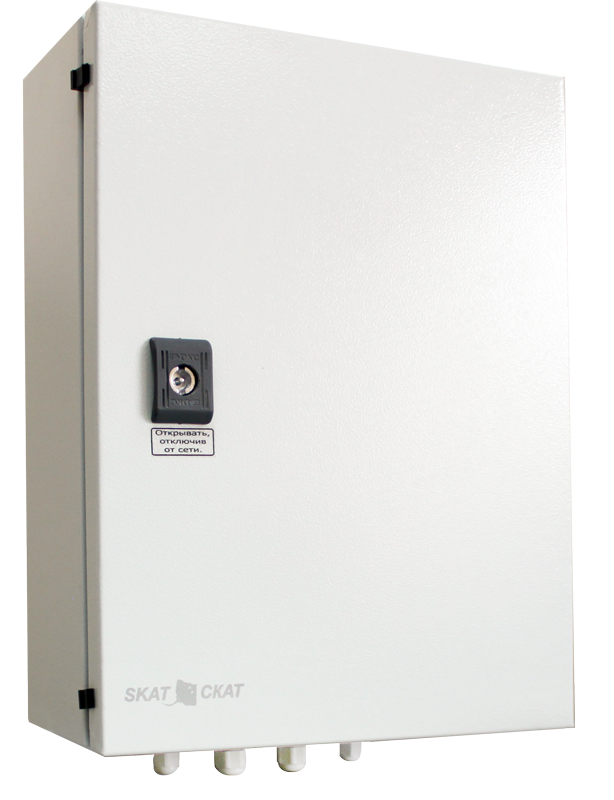

SKAT-V.24DC-18 исп. 5М

SKAT-V.24DC-18 исп.5M - Источник вторичного электропитания резервированный предназначено для заряда внешней аккумуляторной батареи емкостью от 17 до 100 Ач постоянным током до номинального напряжения 27,5 В (при температуре окружающей среды 25 °C) и питания нагрузки с номинальным напряжением питания 24 В постоянного тока и максимальным суммарным током нагрузок, включая ток заряда АКБ 18 А. Изделие имеет герметичное исполнение и рассчитано на круглосуточный режим работы на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности и пыли).

Технические характеристики:

Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В: 180…250
Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В,
- режим «ОСНОВНОЙ» и температуре окружающей среды  25 °C 27,3 …27,7****
- при отсутствии напряжения сети    220 В, режим «РЕЗЕРВ» 21,0…27,5
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В: 27,2…27,5
Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ °C: -38…-40*
Ток нагрузки, A, не более:
- при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ 18**
- от внешней АКБ, режим «РЕЗЕРВ» 20
Ограничение тока заряда АКБ (устанавливается перемычкой), A: 9,7; 6,9; 3,8
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более: 0,25
Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 20,8…21,2
Снижение напряжения заряда АКБ при максимальном токе нагрузке, %, не более: 5
Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более: 150
Мощность, потребляемая изделием от  сети без нагрузки и АКБ, ВА, не более: 20
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
- Рекомендуемая емкость АКБ, Ач 17—100***
- Количество АКБ, шт. 2
Характеристики выходов  в формате «открытый коллектор»:
- напряжение, не более, В 60
- ток, не более, мА 100
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более:
- «ВЫХОД» и «АКБ 4
- «СЕТЬ» и «Информационные выходы» 1
Габаритные размеры ШхГхВ, не более, мм:
- без упаковки 300х155х430
- в упаковке 340х245х505
Масса, НЕТТО (БРУТТО), не более, кг: 8,3 (9,3)
Диапазон рабочих температур, °С: -40…+50
Относительная влажность воздуха при 25 °С, %, не более: 100
Степень защиты оболочкой по ГОСТ 14254-96: IP65

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в таблице.
**** При максимальной нагрузке уровень выходного напряжения падает не более чем на 5%.

• питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» и суммарным током потребления, включая ток заряда АКБ, не более 18 А
• заряд  АКБ от питающей сети, напряжением 220 В, 50 Гц напряжением заряда АКБ (режим «ОСНОВНОЙ») и током заряда
• ограничение тока заряда АКБ и возможность выбора одного из трех значений тока ограничения
• температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с  п.4 таблицы (при применении термодатчика АКБ, входящего  в комплект поставки)
• автоматический переход в режим резервного питания нагрузок  от АКБ постоянным напряжением и суммарным током потребления не более 20 А при отключении электрической сети (режим «РЕЗЕРВ»)
• электронную защиту от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения
• защиту от короткого замыкания в нагрузке посредством плавкого предохранителя
• защиту от короткого замыкания клемм АКБ
• защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя
• контроль наличия внешней АКБ
• защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня
• защиту от аварийного повышения выходного напряжения путем автоматического отключения изделия
• светодиодную индикацию режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»
• защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя
• возможность восстановления работоспособности изделия при подключении исправной и заряженной до напряжения не менее 23 В АКБ и отсутствии  напряжения питающей сети («холодный запуск»)
• возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок
• формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту — «ОК» для внешних устройств автоматики или цепей индикации
• полную пыле- и влагозащиту при неблагоприятных условиях эксплуатации.
