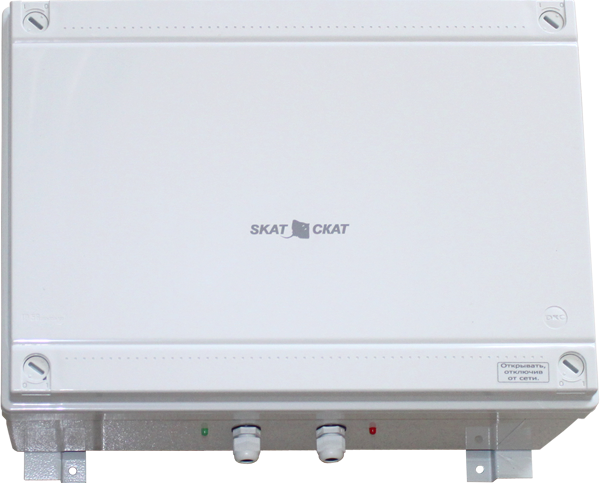

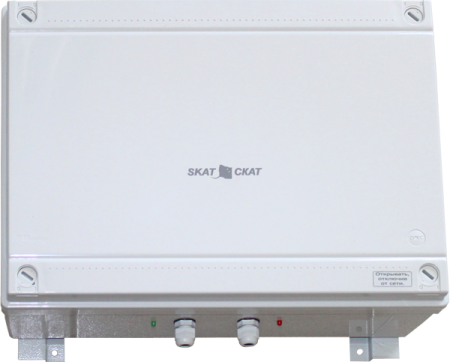

SKAT-V.24/220AC

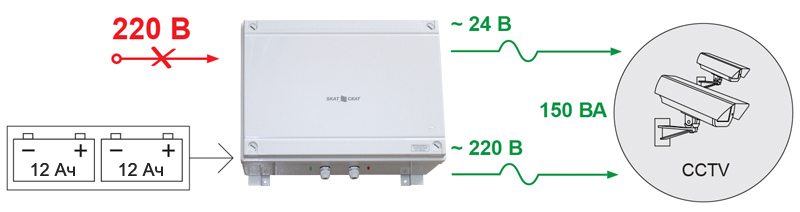

SKAT-V.24/220AC - Источник вторичного электропитания резервированный  предназначен для обеспечения бесперебойным питанием систем охранно-пожарной и периметральной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В и 220 В переменного тока.

Технические характеристики:

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В: 187…242 В
Переменное выходное напряжение на выходе 24В, В:
-  При наличии напряжения сети 24,0…26,7*
* При номинальном напряжении в сети 220В.
- При отсутствии напряжения сети (резервный режим) 24,0…26,7
Переменное выходное напряжение на выходе 220В, В:
- При наличии напряжения сети 220*
* При номинальном напряжении в сети 220В.
- При отсутствии напряжения сети (резервный режим) 187…235
Тип выходного напряжения в резервном режиме: Меандр
Сумарная мощность нагрузки выходов 24В и 220В номинальная, ВА: 120
Сумарная мощность нагрузки выходов 24В и 220В максимальная, в течение 30 мин, ВА: 150
Сумарная мощность нагрузки выходов 24В и 220В максимальная, в течение 1с, ВА: 200
Сумарная мощность нагрузки выходов 24В и 220В минимальная, ВА: 20
Напряжение заряда АКБ, В: 27,3…27,7
Ток потребления от аккумулятора в резервном режиме, А, не более: 10
Ток потребления от АКБ в режиме отключения по разряду, мА, не более: 30
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 20,0…21,0
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 35
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
- Рекомендуемая емкость АКБ, Ач: 7—12**
** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно
- Количество АКБ, шт. 2
Характеристики информационных выходов «ОК1» и «ОК2»:
- напряжение, В, не более, 5…35
- ток, мА, не более, 0,15
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2:
- «СЕТЬ» 6
- ВЫХОДЫ 24В и«ОК1» и «ОК2» «Информационные выходы» 1
Габаритные размеры ШхГхВ, не более, мм:
- без упаковки 418х335х140
- в упаковке 425х340х145
Масса, НЕТТО (БРУТТО), кг, не более: 4,95(5,4)
Диапазон рабочих температур, °С: -40…+40
Относительная влажность воздуха при 25 °С, %, не более: 95
Высота над уровнем моря, м, не более: 1500
Степень защиты оболочкой по ГОСТ 14254-96: IP56

Особенности. SKAT-V.24/220AC обеспечивает:

- питание нагрузок напряжением
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети
- передачу извещения о переходе на резерв при отключении сети посредством выхода «открытый коллектор» (ОК)
- передачу извещения о разряде АКБ при снижении напряжения на ней ниже 22В посредством выхода «открытый коллектор» (ОК)
- защиту нагрузки потребителя от случайного, неконтролируемого повышения напряжения на выходе при возникновении неисправностей в изделии
- защиту от переполюсовки АКБ посредством плавкого предохранителя
- защиту от короткого замыкания (КЗ) в нагрузке:
- в режиме работы от сети — отключаемую, посредством плавкого предохранителя
в режиме резерва — электронную, с восстановлением нормального режима работы после устранения КЗ
- оптимальный заряд АКБ при наличии напряжения сети
- защиту АКБ от глубокого разряда
- индикацию наличия напряжения сети и выходного напряжения, посредством  светодиодных индикаторов, «СЕТЬ» и «ВЫХОД» соответственно.
