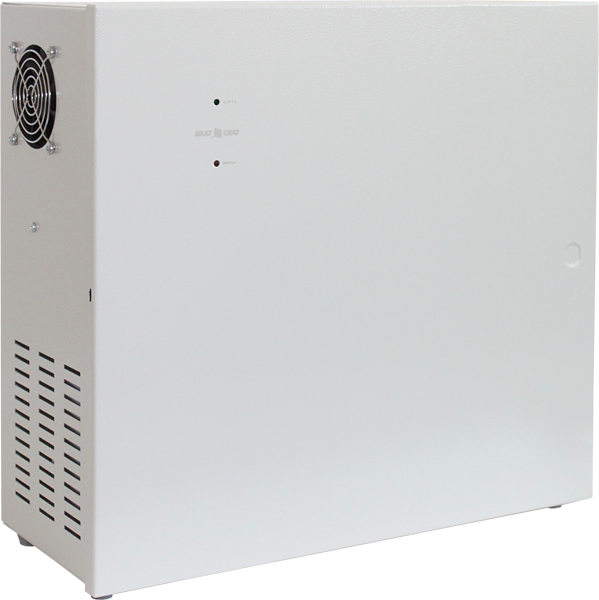

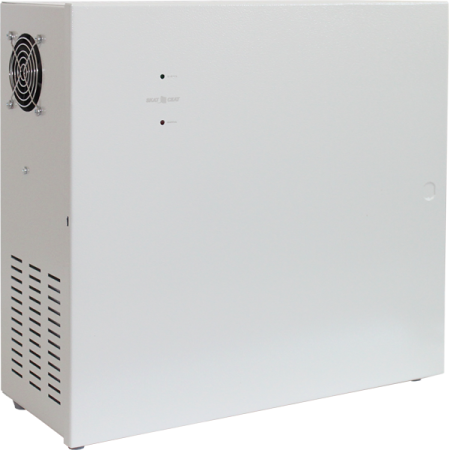

SKAT-V.12DC-24 исп. 5000 (СКАТ ИБП-12/24-2х40), ИБП, 12В/24А

SKAT-V.12DC-24 исп.5000 - Источник вторичного электропитания резервированный предназначен для заряда аккумуляторной батареи емкостью от 17 до 250 Ач постоянным током до номинального напряжения 13,7В (при температуре окружающей среды 25ºС) и питания нагрузки с номинальным напряжением питания 12 В постоянного тока и максимальным суммарным током нагрузок, включая ток заряда АКБ 24А.

Технические характеристики:

Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В: 170…250
Выходное напряжение каждого канала, В:
- при наличии сети 220 В и температуре окружающей среды +25°С 13,0…13,8
- от внешней АКБ 10,0…13,5
Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ºС: -20…-18
Ток нагрузки (суммарный по выходам) максимальный, А:
- при наличии сети 220 В, включая ток заряда АКБ 24
- от внешней АКБ 24
Максимальный ток заряда АКБ, А: 3,8; 6,9; 9,7; 24
Максимальный ток выходов ОК, мA: 100
Ток потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более: 50
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В: 10,3…10,7
Величина напряжения пульсаций, мВ, не более: 150
Максимальная температура на радиаторе, при которой происходит аварийное отключение устройства по перегреву, °С: 90
Мощность, потребляемая устройством от сети ВА, не более: 500
Снижение напряжения заряда АКБ при максимальном токе нагрузке %, не более: 5
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

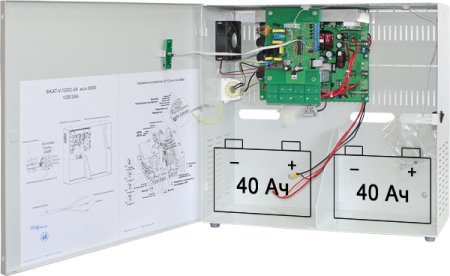

- Рекомендуемая емкость АКБ, Ач емкость внутренней 17…40
- Емкость внешней 40…250
- Количество АКБ, шт. 1—2
Габаритные размеры ШхГхВ, мм, не более:
- без упаковки 460х438х192
- в упаковке 470х445х200
Масса, НЕТТО (БРУТТО), кг, не более: 8,5 (8,8)
Диапазон рабочих температур, °С: 0…+40
Относительная влажность воздуха при 25 °С, %, не более: 95
Степень защиты оболочкой по ГОСТ 14254-96: IP20

Особенности. SKAT-V.12DC-24 исп.5000 обеспечивает:

- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ (режим «ОСНОВНОЙ») и током заряда
- температурную компенсацию напряжения заряда АКБ при наличии питающей сети
- питание нагрузки (две выходных клеммных колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, и суммарным током потребления по трем выходам, включая ток заряда АКБ, не более 24 А
- автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением и суммарным током потребления по двум выходам не более 24 А, при снижении напряжения электрической сети ниже значения, или при отключении электрической сети
- электронную защиту от перегрева — источник отключит нагрузку при превышении значения температуры
- защиту источника и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ
- защиту от короткого замыкания клемм внешней АКБ
- контроль наличия внешней АКБ
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня
- защиту от аварийного повышения выходного напряжения путем автоматического отключения выхода
- возможность оперативного включения/отключения нагрузки внешним контактом (тумблером) «ВЫХОД»
- выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти выходов типа открытый коллектор
- возможность параллельного подключения нескольких устройств к одной АКБ с целью увеличения тока заряда АКБ при необходимости подключения АКБ большей емкости; с управлением термокомпенсацией от одного ведущего устройства
защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя
