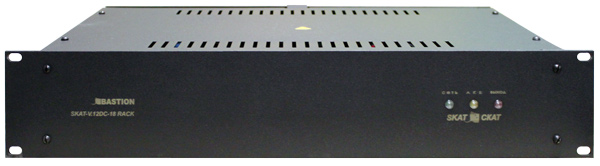

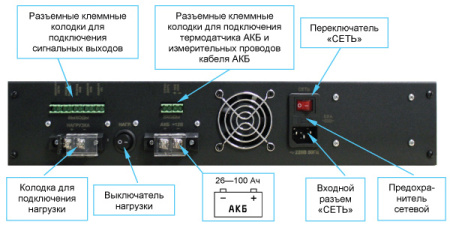

SKAT-V.12DC-18 RACK (СКАТ ИБП-12/18-RACK), ИБП, 12В/18А

SKAT-V.12DC-18 RACK - Источник вторичного электропитания резервированный предназначен для заряда внешней аккумуляторной батареи емкостью от 26 до 100Ач постоянным током до номинального напряжения 13,75 В (при температуре окружающей среды 25ºС) и питания нагрузки с номинальным напряжением питания 12 В постоянного тока и максимальным суммарным током нагрузок, включая ток заряда АКБ 18А. Источник выполнен в металлическом корпусе, предназначенном для встраивания в 19'' стойку телекоммуникационного шкафа и рассчитан на круглосуточный режим работы в закрытом помещении.

Технические характеристики:

Напряжение питающей сети, В: 220В, 50±1Гц, с пределами изменения от 170 до 250 В
Постоянное выходное напряжение, В:
- при наличии напряжения сети, режим «ОСНОВНОЙ» и температуре окружающей среды 25 ºС от 12,7 до 13,8
- при отсутствии сети, режим «РЕЗЕРВ», от АКБ от 9,5 до 13,8
Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ ºС: -18…20*
Максимальный выходной ток, A:
- при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ 18**
- от АКБ, режим «РЕЗЕРВ» 20
Ограничение тока заряда АКБ, A: 18,0;10,0;7,5;5,0
Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более: 100
Максимальный ток релейных выходов , мA: 100
Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 10,3…10,7
Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более: 100
Максимальная температура на трансформаторе, при которой происходит аварийное отключение устройства по перегреву, °С: 95
Максимальное напряжение на выходе, при котором происходит автоматическое отключение нагрузок, В*: от 14,8 от 15,2
Мощность, потребляемая источником от  сети без нагрузки, не более, ВА: 50
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ, Ач: 26…100***
Диапазон рабочих температур, °С: от 0 до +40
Относительная влажность воздуха при +25°С, %, не более: 90
Габаритные размеры ШхГхВ, мм:
- без упаковки 483х286х88
- в упаковке 520х460х96
Вес, Нетто (Брутто), кг (не более): 5,1 (5,8)
Рабочие условия эксплуатации: отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.)

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
** Если  суммарный ток, потребляемый нагрузками, 18А и выше,  происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ

• - питание нагрузки стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети (режим «ОСНОВНОЙ») и суммарным током потребления включая ток заряда АКБ, не более 18 А
• - заряд  АКБ от питающей сети, напряжением 220 В, 50 Гц (режим «ОСНОВНОЙ») и током заряда
• - ограничение тока заряда АКБ и возможность выбора одного из четырех значений тока ограничения
• - температурную компенсацию напряжения заряда АКБ при наличии питающей сети (при применении термодатчика АКБ (входит в комплект поставки)
•  -автоматический переход в режим питания нагрузки  от внешней АКБ постоянным напряжением,  с током потребления не более 20 А при снижении напряжения электрической сети ниже значения, или при отключении электрической сети (Режим «РЕЗЕРВ»)
• - защиту от короткого замыкания в нагрузке посредством плавкого предохранителя
• - защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ
• - защиту от короткого замыкания клемм АКБ
• - контроль наличия АКБ
• - защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня
• - защиту нагрузки потребителя от аварийного повышения напряжения на выходе источника путем автоматического отключения нагрузок
• - светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»
• - светодиодную индикацию состояния внешней АКБ: «АКБ»
• - светодиодную индикацию состояния наличия напряжения на нагрузке: «ВЫХОД»
• - возможность включения/отключения нагрузки с помощью выключателя нагрузки
• - выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов
• - защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя
• - возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии  напряжения питающей сети («холодный запуск»)
• - возможность установки в 19" стойку телекоммуникационного шкафа. Рекомендуется устанавливать источник в шкаф 12U «ШРН 12.480 19"-X»
