12В, 18А, уличное исполнение, класс защиты IP 65, металлический корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ - внешний 1 шт. от 26 до 200 Ач; 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170-250В
рабочий температурный диапазон от - 40°С до + 40°С

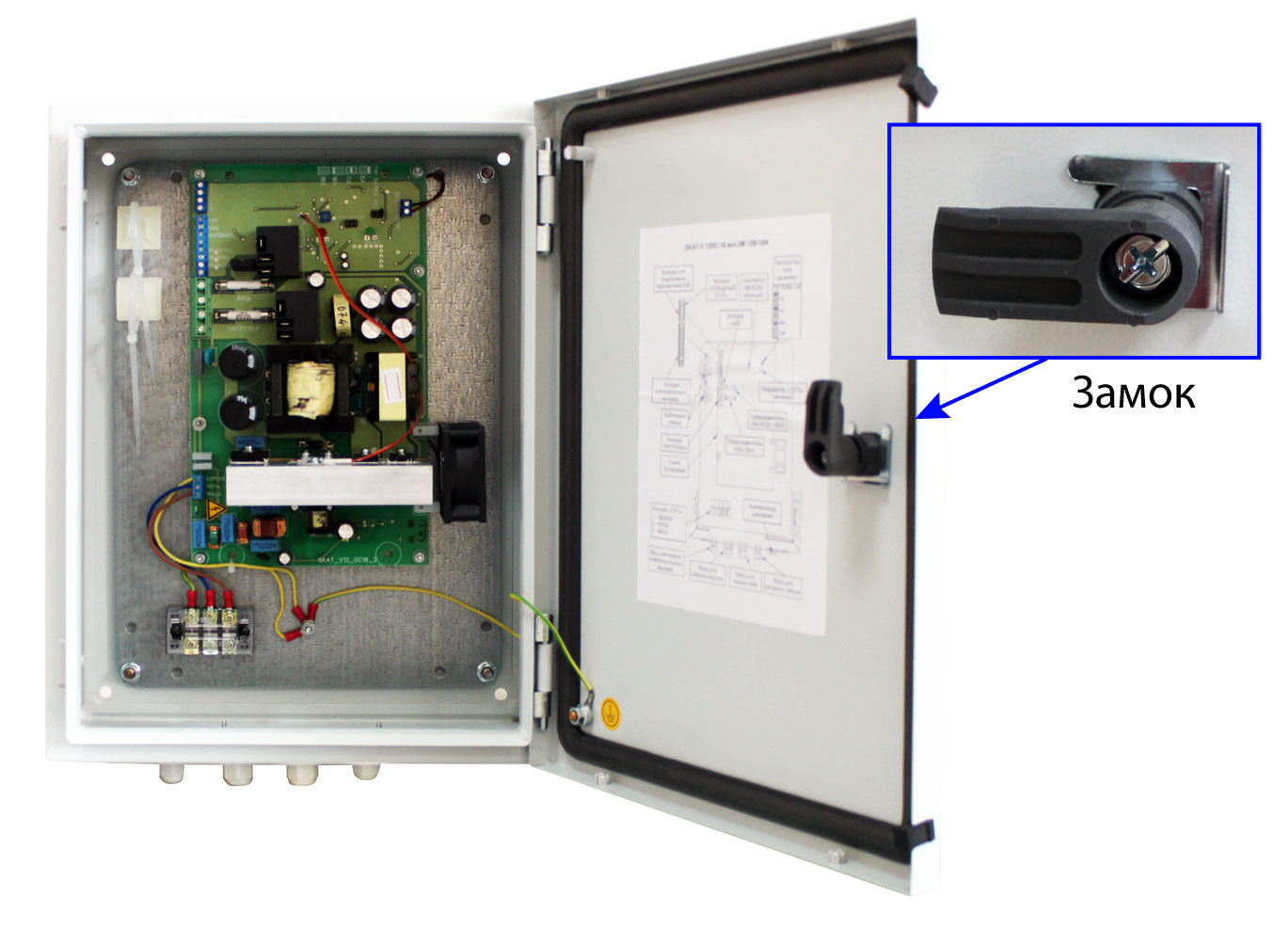

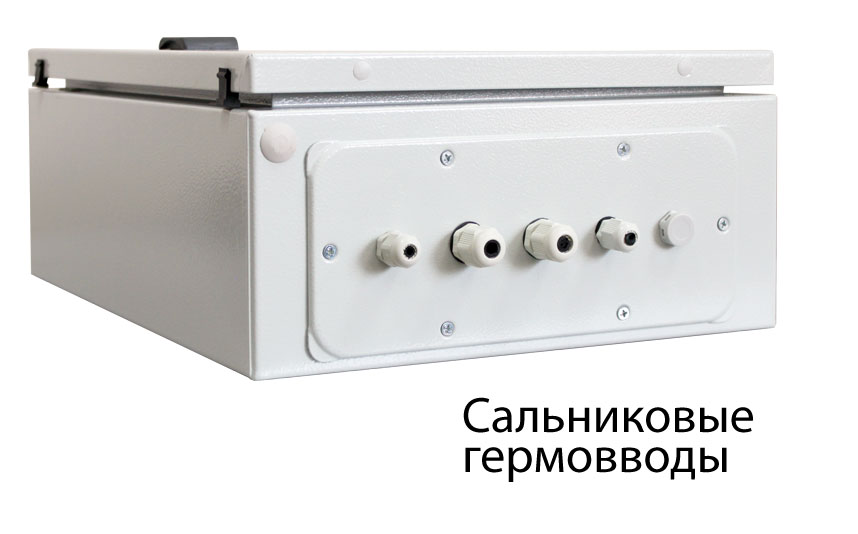

мембранный кабельный ввод, замки
рабочий температурный диапазон от - 40°С до + 40°С
мембранный кабельный ввод, замки
Подробности
В корзину
Характеристики
|
Бренд
|
БАСТИОН |
|
Артикул производителя
|
854 |
|
Исполнение ББП
|
Уличное |
|
Напряжение
|
12 В |
|
Ток
|
> 10 А |

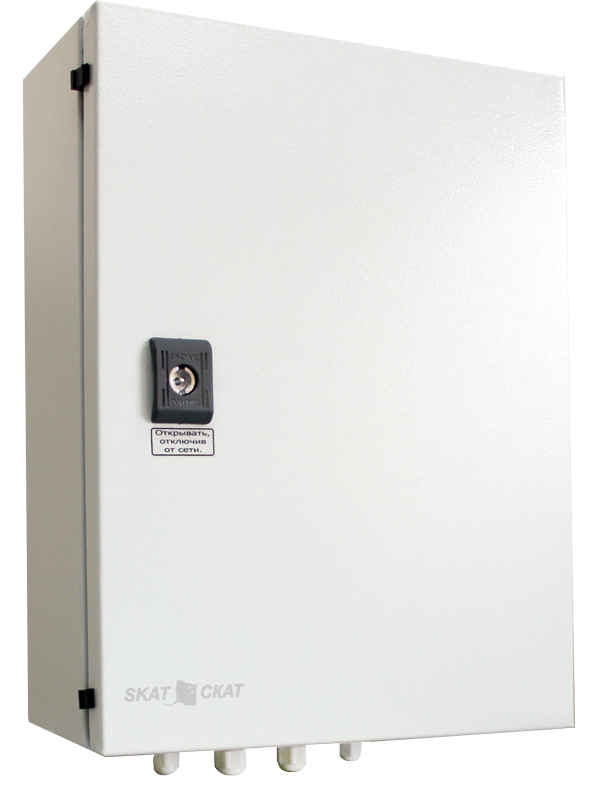

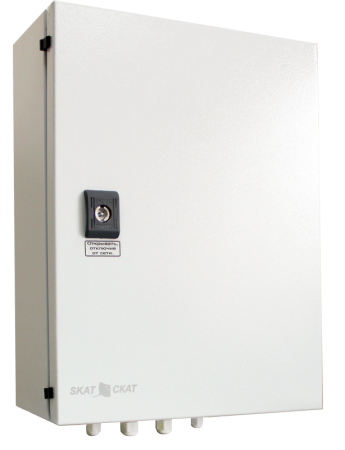

SKAT-V.12DC-18 исп.5М - Источник вторичного электропитания резервированный для заряда внешней аккумуляторной батареи емкостью от 26 до 100 Ач постоянным током до номинального напряжения 13,8 В и питания нагрузки с номинальным напряжением питания 12 В постоянного тока и максимальным суммарным током нагрузок, включая ток заряда АКБ 18 А. Источник имеет герметичное исполнение и рассчитан на круглосуточный режим работы на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации.
Технические характеристики:
Напряжение питающей сети, В 220 В, 50±1 Гц, с пределами изменения: 170...250 В
Выходное напряжение постоянного тока, В:
- при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 12,4 …13,8****
- при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 10,3…13,8
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25ºС, В: от 13,0 до 13,8
Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ ºС: -18…20*
Максимальный выходной ток, A при наличии сети 220В:
- режим ОСНОВНОЙ», включая ток заряда АКБ 18**
-от АКБ, режим «РЕЗЕРВ» 18
Ограничение тока заряда АКБ (устанавливается перемычкой), A: 18; 10; 7; 5
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более: 0,21
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 10,3…10,7
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более: 50
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 35
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
- Рекомендуемая емкость АКБ, Ач: 26…100***
- Количество АКБ, шт.: 1
Характеристики выходов в формате «открытый коллектор»:
- напряжение, не более, В 60
- ток, не более, мА 70
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более: - «ВЫХОД» и «АКБ 4
- «СЕТЬ» и «Информационные выходы» 1
Габаритные размеры ШхГхВ, не более, мм:
- без упаковки 300х155х430
- в упаковке 505х340х245
Масса, НЕТТО (БРУТТО), не более, кг: 7,7 (8,2)
Степень защиты оболочкой по ГОСТ 14254-96: IP65
Рабочие условия эксплуатации:
- температура окружающей среды от -40°С до +40°С;
- относительная влажность воздуха до 100% при 25°С;
* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в паспорте
**** При максимальной нагрузке уровень выходного напряжения падает не более, чем на 0,4 В.
Особенности. SKAT-V.12DC-18 исп.5 обеспечивает:
питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» и суммарным током потребления, включая ток заряда АКБ, не более 18 А
заряд АКБ от питающей сети, напряжением 220 В, 50 Гц напряжением заряда АКБ (режим «ОСНОВНОЙ») и током заряда
ограничение тока заряда АКБ и возможность выбора одного из четырех значений тока ограничения
температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с (при применении термодатчика АКБ, входящего в комплект поставки)
автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением и суммарным током потребления не более 18 А при отключении электрической сети (режим «РЕЗЕРВ»)
защиту от короткого замыкания в нагрузке посредством плавкого предохранителя
защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя
защиту от короткого замыкания клемм АКБ
контроль наличия АКБ
защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы
световую индикацию режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»
защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя
возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск») путем кратковременного замыкания контактов соответствующей колодки
формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту – «ОК» для внешних устройств автоматики или цепей индикации
полную пыле- и влагозащиту при неблагоприятных условиях эксплуатации.
Технические характеристики:
Напряжение питающей сети, В 220 В, 50±1 Гц, с пределами изменения: 170...250 В
Выходное напряжение постоянного тока, В:
- при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 12,4 …13,8****
- при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 10,3…13,8
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25ºС, В: от 13,0 до 13,8
Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ ºС: -18…20*
Максимальный выходной ток, A при наличии сети 220В:
- режим ОСНОВНОЙ», включая ток заряда АКБ 18**
-от АКБ, режим «РЕЗЕРВ» 18
Ограничение тока заряда АКБ (устанавливается перемычкой), A: 18; 10; 7; 5
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более: 0,21
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 10,3…10,7
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более: 50
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 35
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
- Рекомендуемая емкость АКБ, Ач: 26…100***
- Количество АКБ, шт.: 1
Характеристики выходов в формате «открытый коллектор»:
- напряжение, не более, В 60
- ток, не более, мА 70
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более: - «ВЫХОД» и «АКБ 4
- «СЕТЬ» и «Информационные выходы» 1
Габаритные размеры ШхГхВ, не более, мм:
- без упаковки 300х155х430
- в упаковке 505х340х245
Масса, НЕТТО (БРУТТО), не более, кг: 7,7 (8,2)
Степень защиты оболочкой по ГОСТ 14254-96: IP65
Рабочие условия эксплуатации:
- температура окружающей среды от -40°С до +40°С;
- относительная влажность воздуха до 100% при 25°С;
* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в паспорте
**** При максимальной нагрузке уровень выходного напряжения падает не более, чем на 0,4 В.
Особенности. SKAT-V.12DC-18 исп.5 обеспечивает:
