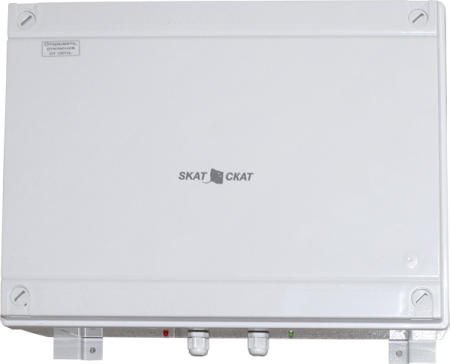

Скат-2400 исп.5, ИБП, 24В/4А

СКАТ-2400 исп.5 - Источник вторичного электропитания резервированный предназначен для обеспечения бесперебойным питанием систем охранно- пожарной и периметральной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и токами потребления 3,5 А, а также резервного электропитания устройств с токами потребления до 4 А. Источник имеет герметичное исполнение и предназначен для установки на открытом воздухе. Источник обеспечивает электропитание нагрузки от сети при её наличии и от аккумуляторной батареи (далее по тексту АКБ) в отсутствии сети.

Технические характеристики:

Постоянное выходное напряжение, В:
- В режиме «основной» 27,0…28,0
- В режиме «резерв» 20,0…27,8
Номинальный ток нагрузки, А при наличии сети 220 В:
- режим «основной» 0…4,0 *
- от АКБ, режим «резерв» 0…4,0 **
Ток заряда АКБ, стабилизированный, А: 0,5±0,05
Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), А: не более 4,5
Максимальный ток нагрузки в режиме «резерв», А не более: 4,5
Напряжение питающей сети: 187…242 В
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 21,0…22,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более: 30
- Количество АКБ, шт: 2
- Рекомендуемая емкость АКБ, Ач: 7—12
Тип аккумулятора: герметичная свинцово-кислотная гелиевая необслуживаемая, номинальным напряжением 12 В, соответствующая стандарту CEI IEC 1056-1 (МЭК 1056-1)
Максимальная мощность, потребляемая от сети переменного тока, ВА, не более: 160
Габаритные размеры ШхВхГ, мм, не более: 418х335х140
Масса (без АКБ), кг, не более: 4,6

Рабочие условия эксплуатации:

- температура окружающей среды: от –40 до +50 °С
- относительная влажность воздуха не более 90 % при температуре +24 °С,
- отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)

* при подключении термостата АКБ, номинальный выходной ток 0…3,0 А.
** при подключении термостата АКБ по схеме рисунок 3 номинальный выходной ток 0…3,0 А, при подключении термостата АКБ — номинальный выходной ток 0…4,0 А.

Особенности. СКАТ-2400 исп.5 обеспечивает:

- питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети (режим «Основной»)
- автоматический переход на резервное питание от АКБ (режим «Резерв») постоянным напряжением при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «Резерв»
- защиту нагрузки потребителя от случайного, неконтролируемого повышения напряжения на выходе при возникновении неисправностей в источнике
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя
- защиту от короткого замыкания на выходе с отключением выходного напряжения
оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»
- возможность совместной работы с термостатом АКБ 12/7 или термостатом АКБ 12/12 для поддержания положительной температуры АКБ при отрицательной температуре окружающей среды
- защиту АКБ от глубокого разряда
- электронную защиту от короткого замыкания клемм АКБ
- автоматическое восстановление выходного напряжения после устранения причины замыкания
- защиту выхода от перегрузки по току,  в том числе от короткого замыкания нагрузки путем отключения выхода на 1 минуту
-световую индикацию наличия напряжения электрической сети
- световую индикацию наличия выходного напряжения
-режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»
