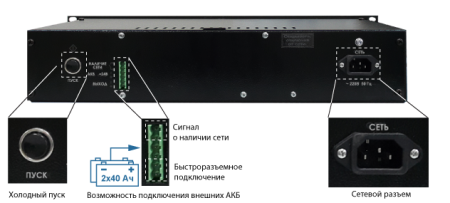

Скат-2400 И7 RACK (СКАТ ИБП-24/4,5-2x17-RACK), ИБП, 24В/4А

СКАТ-2400 И7 RACK - Источник вторичного электропитания резервированный предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24В постоянного тока и токами потребления до 4,0 А, а также  резервного электропитания устройств с токами потребления до 4,5 А.

Изделие рассчитано на круглосуточный режим работы и предназначено для
эксплуатации в закрытых помещениях. Изделие отличается конструкцией корпуса и предназначено для установки в 19" телекоммуникационные шкафы и стойки.

Технические характеристики:

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В: 165…250
Выходное напряжение постоянного тока, В:
- при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 26,5…27,8
- при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 20,0…27,8
Напряжение заряда АКБ при наличии сетевого напряжения: 27,2…27,8
Ток нагрузки, A, не более при наличии сети ~220 В:
- режим ОСНОВНОЙ» 4,0
- от АКБ, режим «РЕЗЕРВ» 4,5
Ток заряда АКБ, А: 0,45…0,65
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более: 100
Величина напряжения на клеммах АКБ, при котором индикатор АКБ гаснет: 22,0…23,5
Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 21,0…22,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более: 30
Мощность, потребляемая изделием от  сети без нагрузки и АКБ, ВА, не более: 20
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ, Ач

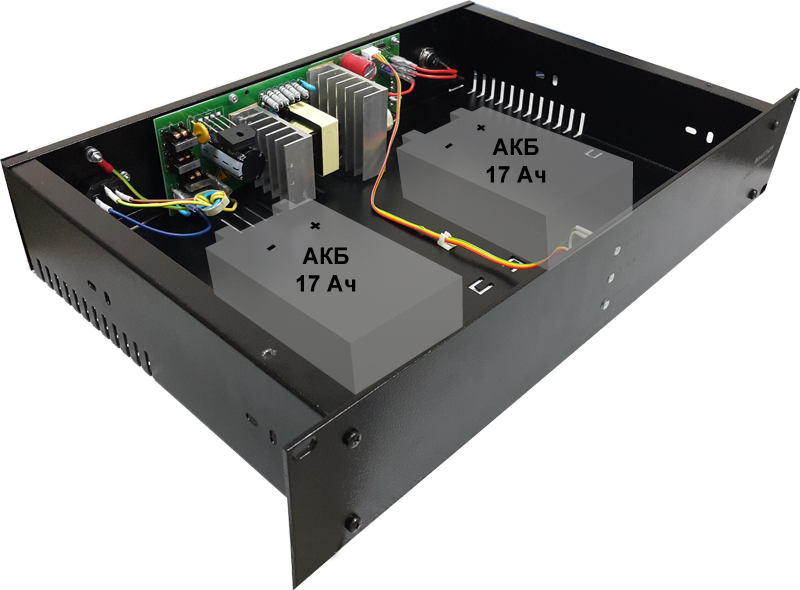

- внутренняя АКБ, шт. х Ач: 17
- внешняя АКБ, шт. х Ач 26—40
Количество АКБ, шт. 2
Интервал времени обнаружения АКБ, сек: 8…12
Характеристики информационного выхода  (при наличии сетевого напряжения контакт замкнут, в противном случае – разомкнут):
- напряжение, В, не более 60
- ток, мА, не более 100
Сечение провода, зажимаемого в клеммах колодок, мм2: 2,5
Габаритные размеры ШхГхВ, мм, не более:
- без упаковки 483х375х88
- в упаковке 505х340х245
Масса, НЕТТО (БРУТТО), кг, не более: 4,5(5,2)
Диапазон рабочих температур, °С: -10…+40
Относительная влажность воздуха при 25 °С, %, не более: 95
Степень защиты оболочкой по ГОСТ 14254-96: IP20

- питание нагрузки стабилизированным напряжением в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)

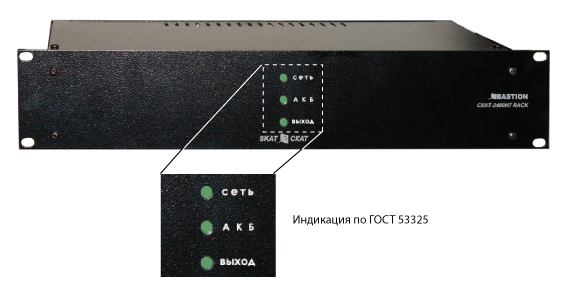

- световую индикацию режимов работы светодиодными индикаторами зеленого цвета свечения
- автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»
 -оптимальный заряд АКБ при наличии напряжения сети
- ограничение степени разряда АКБ при отсутствии сети
- защиту изделия от кратковременных замыканий в нагрузке, при коротком замыкании изделие отключает нагрузку, контролирует устранение короткого замыкания
- автоматическое восстановление выходного напряжения не позднее, чем через 1 минуту  после устранения причины замыкания
- защиту нагрузки от неконтролируемого повышения напряжения на выходе при возникновении неисправностей в изделии
 -защиту изделия от неправильного подключения клемм АКБ
- формирование выходного сигнала «НАЛИЧИЕ СЕТИ» замыкающим контактом полупроводникового реле, при наличии сетевого напряжения контакт реле замкнут, в противном случае – разомкнут

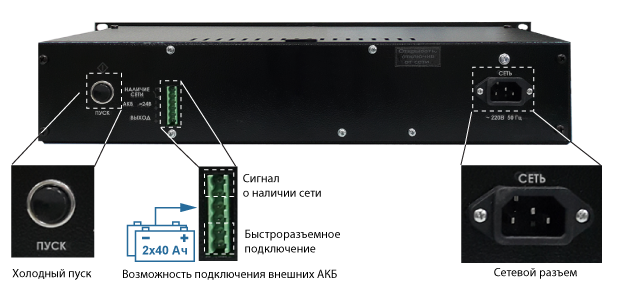

функцию «холодный запуск», обеспечивающую восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения кратковременным нажатием на кнопку «ПУСК».
