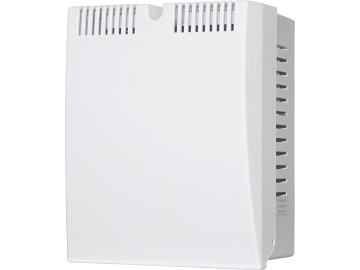

Скат-1200 И7 исп.1 (СКАТ ИБП-12/4-2х7), ИБП, 12В/4А

Скат-1200 И7 исп. 1 - Источник вторичного электропитания резервированный предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 12В постоянного тока и токами потребления 3,5А, а также резервного электропитания устройств с токами потребления до 4,0 А.

Технические характеристики:

Напряжение питающей сети 220 В, 50 Гц с пределами изменения, В: 175…245
Выходное напряжение постоянного тока,  В: 9,0…14,0
Ток нагрузки номинальный, А: 0…3,5
Ток нагрузки предельный в режиме «ОСНОВНОЙ» кратковременно (5 сек), А, не более: 4,0
Ток нагрузки предельный в режиме «РЕЗЕРВ», А,  не более: 4,0
Максимальный ток заряда АКБ, А: 0,45…0,65
Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки, В: 10,5…11,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика), мА, не более: 30
Максимальная мощность, потребляемая от сети переменного тока без нагрузки, ВА, не более: 5
Аккумуляторы: герметичные свинцово-кислотные количество, шт 1
- номинальное напряжение, В 12
- емкость, Ач 4,5; 7; 12
- Корпус под АКБ, Ач 12
Сечение проводов, подводимых к клеммам, не более, мм2:
- «НОЛЬ» 2,5
- «ЗЕМЛЯ» 2,5
- «ФАЗА» 2,5
- «ОК СЕТЬ»; 1,5
- «ВЫХОД +12 В» 1,5
- «ОБЩИЙ» 1,5
Габаритные размеры ШхВхГ, не более, мм
- без упаковки 170х210х136
 в упаковке 175х215х140
Масса (без АКБ), НЕТТО (БРУТТО), кг, не более: 1,0 (1,1)
Характеристики выхода  в формате «открытый коллектор»
- напряжение, В, не более 50
- ток, мА, не более 60
Диапазон рабочих температур, °С: -10…+40
Относительная влажность воздуха при температуре +25 °С, %, не более: 90
Степень защиты оболочкой по ГОСТ 14254-96: IP20

Особенности. СКАТ-1200И7 исп.1 обеспечивает:

- питание нагрузки стабилизированным напряжением в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)
- световую индикацию режима работы: при наличии сетевого напряжения индикатор «СЕТЬ» зеленого цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» зеленого цвета свечения включен и горит ровным светом
- световую индикацию процесса заряда АКБ: при заряде индикатор «АКБ» зеленого цвета свечения включен и горит ровным светом, при отсутствии АКБ, окончании заряда АКБ и в режиме «РЕЗЕРВ» индикатор «АКБ» не светится
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «РЕЗЕРВ»
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»
- ограничение степени разряда АКБ при отсутствии сети
- защиту источника от переполюсовки клемм АКБ посредством плавкого предохранителя
- электронную защиту от короткого замыкания клемм АКБ с восстановлением после устранения причин замыкания
- формирование выходного информационного сигнала «ОК СЕТЬ» в формате открытый коллектор, указывающего на наличие сетевого напряжения. При наличии сетевого напряжения выход «ОК СЕТЬ»  замкнут на «ОБЩИЙ»
- возможность восстановления работоспособности источника при отсутствии  напряжения питающей сети и подключении исправной и заряженной АКБ («холодный пуск») путем кратковременного замыкания контактов разъема «ПУСК».
