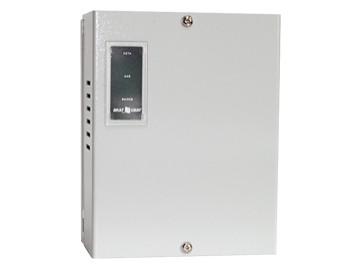

Скат-1200 Д исп. 1 (СКАТ ИБП-12/3-7), ИБП, 12В/3А

СКАТ-1200 Д исп. 1 - Источник вторичного электропитания резервированный предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 12В постоянного тока.

Технические характеристики:

Постоянное выходное напряжение, В:
- В режиме «основной» 12,9…13,95
- В режиме «резерв» 9,5…12,6
Номинальный ток нагрузки, А: 2
Ток заряда АКБ, стабилизированный, А: 0,5…0,05
Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), А: не более 2,5
Максимальный ток нагрузки в режиме «резерв», А не более: 2,5
Напряжение питающей сети 220 В, частотой 50±1 Гц, с пределами изменения: от 170 до 242 В
Величина напряжения на аккумуляторе, при котором индикатор «АКБ» переходит в режим мигания, с периодом 2 сек.: 11…11,5
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В: 10,5…11
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более: 30
Аккумуляторы: герметичные  свинцово-кислотные соответствующие стандарту CEI IEC 1056-1 (МЭК 1056-1)
- количество, шт 1
- номинальное напряжение, В 12
- емкость, Ач 4,5; 7
- Рекомендуемая емкость АКБ, Ач 7
Сечение проводов подводимых к клеммам, мм2, не более
- «СЕТЬ» 1,5
- «ВЫХОД» 1,5
- «АКБ» 1,5
- «ОК» 1,0
Максимальная мощность, потребляемая от сети переменного тока, ВА, не более: 35
Габаритные размеры ШхВхГ, мм, не более: 165х205х85
Масса (без АКБ), кг, не более: 1,1
Ток контактов «открытый коллектор», не более, мА: 50
Напряжение на контактах «открытый коллектор», не более, В: 60
Степень защиты оболочкой по ГОСТ 14254-96: IP20

Рабочие условия эксплуатации:

- температура окружающей среды: от -10 до +40 °С,
- относительная влажность воздуха не более: 90 % при температуре +24 °С,
- отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)

Особенности. СКАТ-1200Д исп.1 (метал. корпус) обеспечивает:

- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
 -световую индикацию наличия АКБ;
- питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «Резерв»;
- резервное питание нагрузки постоянным напряжением;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ»,
- «Наличие выходного напряжения» посредством выходов «открытый коллектор».
режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
возможность подключения внешних устройств посредством диагностического разъема.
