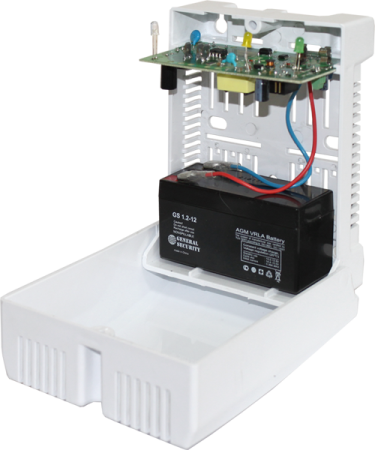

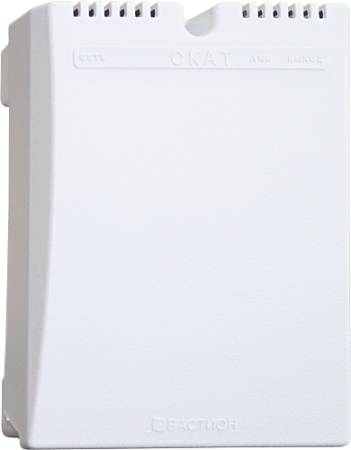

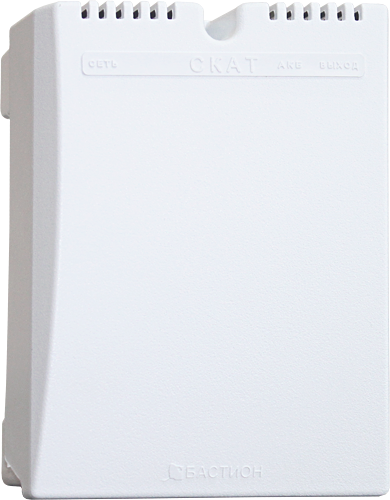

Скат-1200 А (СКАТ ИБП-12/1-1.2), ИБП, 12В/1А

Скат-1200А - Источник вторичного электропитания резервированный предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 12В постоянного тока.

Технические характеристики:

Входная сеть (переменного тока)
- напряжение, В: 187…242
- частота, Гц: 50±1
Выходное напряжение (постоянного тока), В
- режим «ОСНОВНОЙ» 12,9…14,0
- режим «РЕЗЕРВ» 9,5…14,0
Номинальный ток нагрузки, А: 0,7
Максимальный ток нагрузки в режиме «ОСНОВНОЙ»  кратковременно
(5 сек.), А: не более 1,0
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А: не более 1,0
Ток заряда АКБ, А: 0,2…0,35
Величина напряжения на АКБ, при котором происходит автоматическое отключение  выходного напряжения в режиме «РЕЗЕРВ», В: 10,4…11,0
Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ,  не более: 50
Максимальная мощность, потребляемая от сети переменного тока, ВА, не более: 25
Характеристики информационного выхода ОК «Переход на резерв» максимальный ток, не более, мA: 50
максимальное напряжение, не более, В: 30
Аккумуляторы: герметичные свинцово-кислотные
- количество, шт 1
- номинальное напряжение, В 12
- емкость, Ач 1,2
- рекомендуемая емкость, Ач 1,2
Сечение проводов подводимых к клеммам, мм2, не более
- «СЕТЬ» 1,5
- «ВЫХОД и ОК» 1,5
Рабочие условия эксплуатации: температура окружающей среды, °С: от -10 до +40
относительная влажность воздуха при температуре +25 °С, не более, %: 90
Степень защиты оболочкой по ГОСТ 14254-96: IP20
Габаритные размеры ШхВхГ, мм, не более: 130х170х85
Масса (без АКБ), кг, не более НЕТТО (БРУТТО): 0,3 (0,5)

Особенности. СКАТ-1200А обеспечивает:

- питание нагрузки постоянным стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети
- оптимальный заряд аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения питающей сети (режим «ОСНОВНОЙ»)
- автоматический переход на резервное питание от встроенной АКБ (режим «РЕЗЕРВ») при отключении электрической сети
- резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы
- защиту от переполюсовки клемм АКБ (самовосстанавливающийся предохранитель)
- сохранение работоспособности при обрыве или коротком замыкании цепи АКБ (при наличии напряжения питающей сети)
- автоматическую защиту (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения  (см. таблицу, п.4)
- автоматическое восстановление работоспособности (номинальных параметров) после устранения причин повышения выходного тока выше максимального значения или короткого замыкания
- световую индикацию (индикатор «СЕТЬ») наличия  сетевого напряжения (режим «ОСНОВНОЙ»)
- световую индикацию (индикатор «АКБ») наличия (в пределах нормы) исправной и заряженной АКБ
- световую индикацию (индикатор «ВЫХОД») наличия выходного напряжения (индикатор «ВЫХОД»)
- световую сигнализацию (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ
- световую сигнализацию (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ
- защиту АКБ при коротком замыкании в нагрузке
- защиту АКБ от глубокого разряда
- автоматическое формирование и передачу во внешние цепи информационного сигнала в формате открытый коллектор («ОК»): об отсутствии напряжения сети «ПЕРЕХОД НА РЕЗЕРВ»
- функцию «холодный пуск»: восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения
- время технической готовности к работе не более 20 сек. после подключения к источнику сетевого напряжения или АКБ
- сохранение работоспособности как при, так и после воздействия повышенной и(или) пониженной температуры окружающей среды, повышенной относительной влажности и повышенной синусоидальной вибрации
