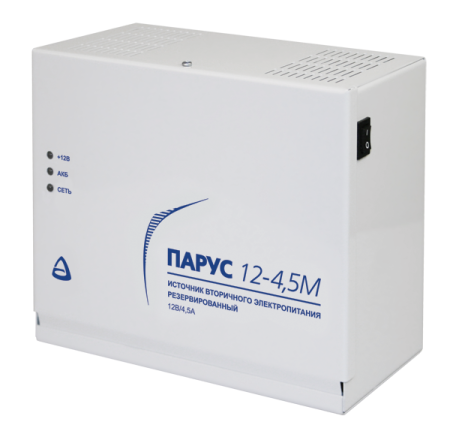

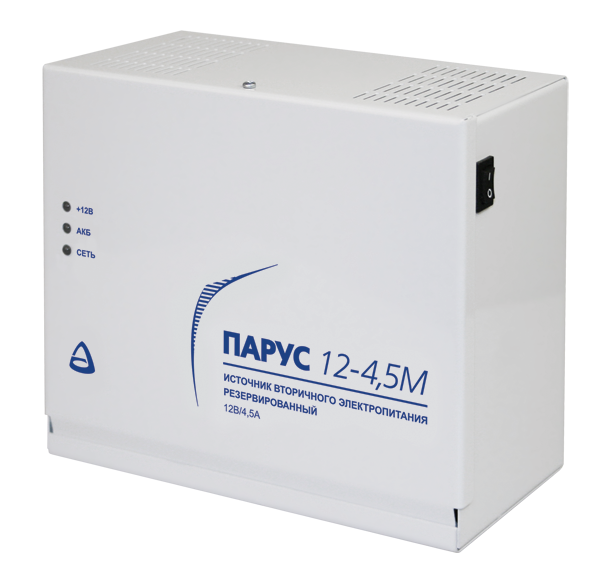

Парус 12-4,5М, источник питания

Парус-12-4,5М - Источник вторичного электропитания резервированный предназначен для обеспечения бесперебойного электропитания устройств
охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока.

Технические характеристики:

Постоянное выходное напряжение при наличии сети: 13,0...14,0 В
Постоянное выходное напряжение при отсутствии сети: 10,0...13,0 В
Величина напряжения пульсаций, не более: 30 мВ
Выходной ток, не более: 4,5 А
Напряжение питания (ток переменный): 160...250 В
Мощность, потребляемая от сети, не более: 95 ВА
Номинальная емкость резервной аккумуляторной батареи: 7 или 12 Ач
Диапазон рабочих температур: -10... 40 °С
Масса без аккумуляторной батареи, не более: 2,5 кг
Габаритные размеры: 225х190х115 мм
Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны, не менее: 40 000 ч

Особенности:

- Металлический корпус;
- Электропитание "Парус 12-4,5М (Парус-6М)" осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 250 В или от встроенного аккумулятора номинальной емкостью 7 Ач/12Ач и напряжением 12 В;
- Сохранение работоспособности при пониженном питании от сети переменного тока 50 Гц до 160 В;
- Возможность работы с перегрузкой по току и емкостной нагрузкой до 16000 мкФ;
- Защита от "переполюсовки" и глубокого разряда аккумулятора;
- Пониженное напряжение пульсаций на выходе (не более 30 мВ от пика до пика);
КПД источника при номинальной нагрузке при питании от сети в диапазоне от 160 до 250 В не менее 85 %;
- Подача звукового сигнала при коротком замыкании или перегрузке при питании от сети 220 В или от встроенного аккумулятора.
- Два светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.

На боковой панели "Парус 12-4,5М (Парус-6М)" расположен переключатель "Выход", предназначенный для включения/выключения выходного напряжения. При отключенном переключателе "Выход", индикатор "ВЫХОД" горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате.

При питании от сети и при срабатывании защиты от перегрузки отключается выход +12В, индикатор "ВЫХОД" загорится красным светом и выдаётся однотонный звуковой сигнал.

При питании от сети или от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2, загорается индикатор "ВЫХОД" красным цветом и выдается однотонный звуковой сигнал.

Не допускается продолжительная работа ИВЭПР в режиме короткого замыкания или перегрузки.

Заряд аккумулятора происходит в буферном режиме напряжением 13,7...13,9 В.

При глубоком разряде АКБ выход +12В отключается, индикатор "ВЫХОД" загорается красным цветом и выдается однотонный звуковой сигнал. При установке в "Парус 12-4,5М (Парус-6М)" разряженного аккумулятора, индикатор "СЕТЬ" горит желтым цветом, пока аккумулятор не будет заряжен.
