Бренд
|
Рубеж ТД |
|
Артикул производителя
|
Rbz-052462 |
|
Исполнение ББП
|
Внутреннее |
|
Вид
|
Стандартный |
|
Напряжение
|
12 В |
|
Ток
|
от 3,0 до 4,9 А |
В данном исполнении предусмотрена техническая возможность подключения боксов резервного электропитания БР 12 (производства ГК «Рубеж») для увеличения времени непрерывной работы от АКБ.

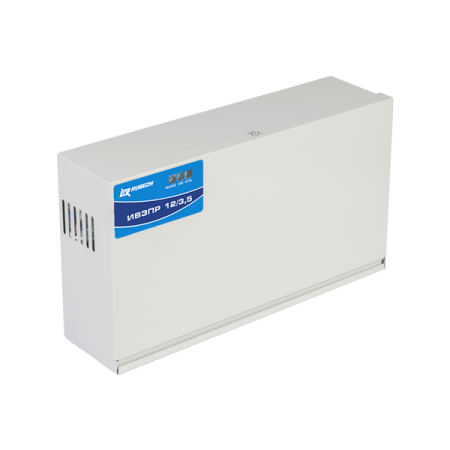

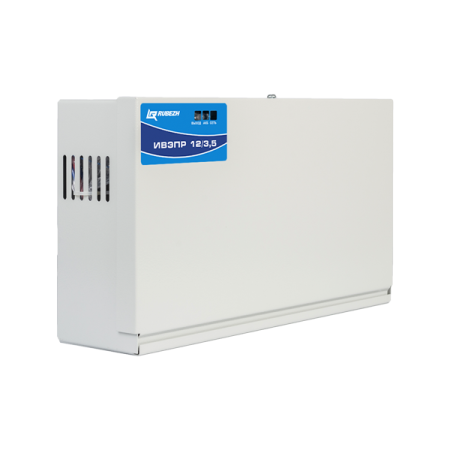

Наименование: ИВЭПР 12/3,5 2х12 -Р БР
Код корпуса: К4
Количество и максимальная ёмкость АКБ: 2 х 17 А*ч
Размеры корпуса, мм: 372х86х250
Масса без АКБ, не более: 2,5
Выход «авария»: Реле «сухой контакт»
Возможность подключения боксов БР12: Есть
Конструкция

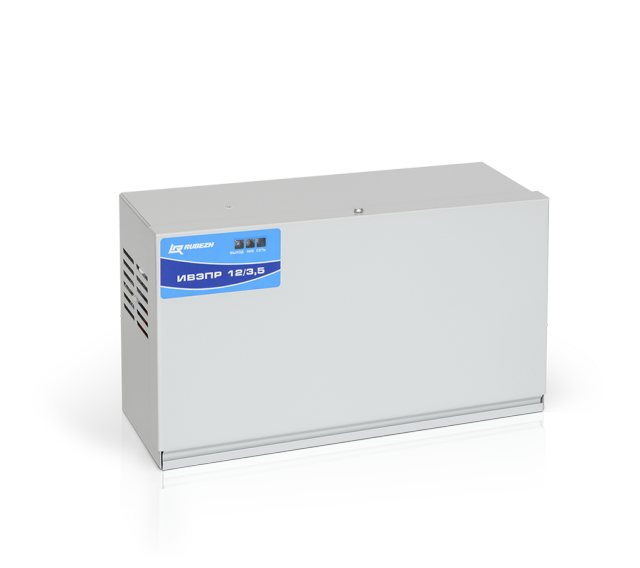

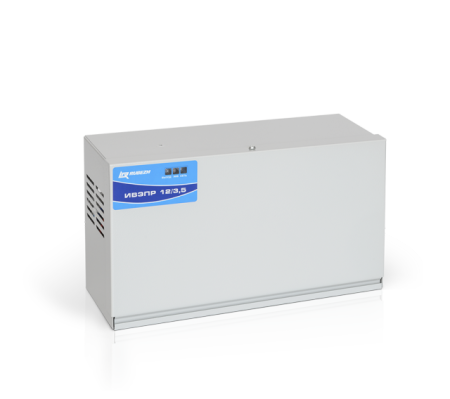

Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки двух герметичных свинцово-кислотных аккумуляторных батарей максимальной емкостью 17 А*ч.
На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,6 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 13,6 В является также напряжением питания схемы заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ.
К выходу преобразователя 13,6 В через клеммы «-Р» может подключаться необходимое количество внешних боксов типа БР12 с дополнительными АКБ и схемами подзаряда и контроля. Выход источника гальванически изолирован от корпуса. Корпус имеет винт защитного заземления.
Технические характеристики:
Сетевое напряжение: 130…265 В
Выходное напряжение при работе от сети: 13,4…13,8 В
Выходное напряжение при работе от АКБ: 10,8…13,5 В
Номинальный ток нагрузки: до 3,5 А
Максимальный кратковременный ток (длительность): 4 А (15 мин.)
Величина пульсаций выходного напряжения (не считая синфазной помехи) при работе от сети, не более: 0,1 В
Мощность, потребляемая от сети переменного тока, не более: 62 Вт
Собственный ток потребления источника от АКБ в резервном режиме, не более: 40 мА
Мощность, потребляемая от сети переменного тока: -10…+50 °С
Информативность

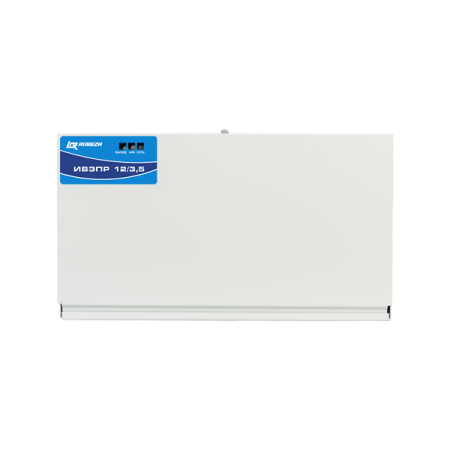

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
- при наличии сети 230 В - светится зеленым светом;
- при отсутствии сети 230 В - не светится.
Индикатор АКБ:
- при наличии исправной и заряженной АКБ - светится зеленым цветом;
- при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
- при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.
Индикатор ВЫХОД:
- при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
- при отсутствии выходного напряжения – не светится.
На плате ИВЭПР дополнительно установлен красный светодиод, загорающийся во время срабатывания ТЕРМОЗАЩИТЫ. Его можно увидеть, сняв крышку источника.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 12В.
На выходе «Авария» присутствует напряжение +12 В (между клеммами «Авар» и «⊥») если выполняются 3 условия:
- наличие сети 230 В;
- наличие исправной и заряженной АКБ;
- наличие выходного напряжения (нет КЗ).
При отсутствии любого из вышеперечисленного – напряжение 0 В (выход разомкнут). Допустимая нагрузка информационного выхода – 50 мА.
В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»):
- при наличии всех трех вышеперечисленных условий – контакты реле «1» и»3» замкнуты, «2» и «3» - разомкнуты;
- при отсутствии любого из вышеперечисленного – контакты реле «1» и «3» разомкнуты, «2» и «3» - замкнуты.
