ИВЭПР 12/1.5 1х7 -Р, ИБП 12В/1.5А

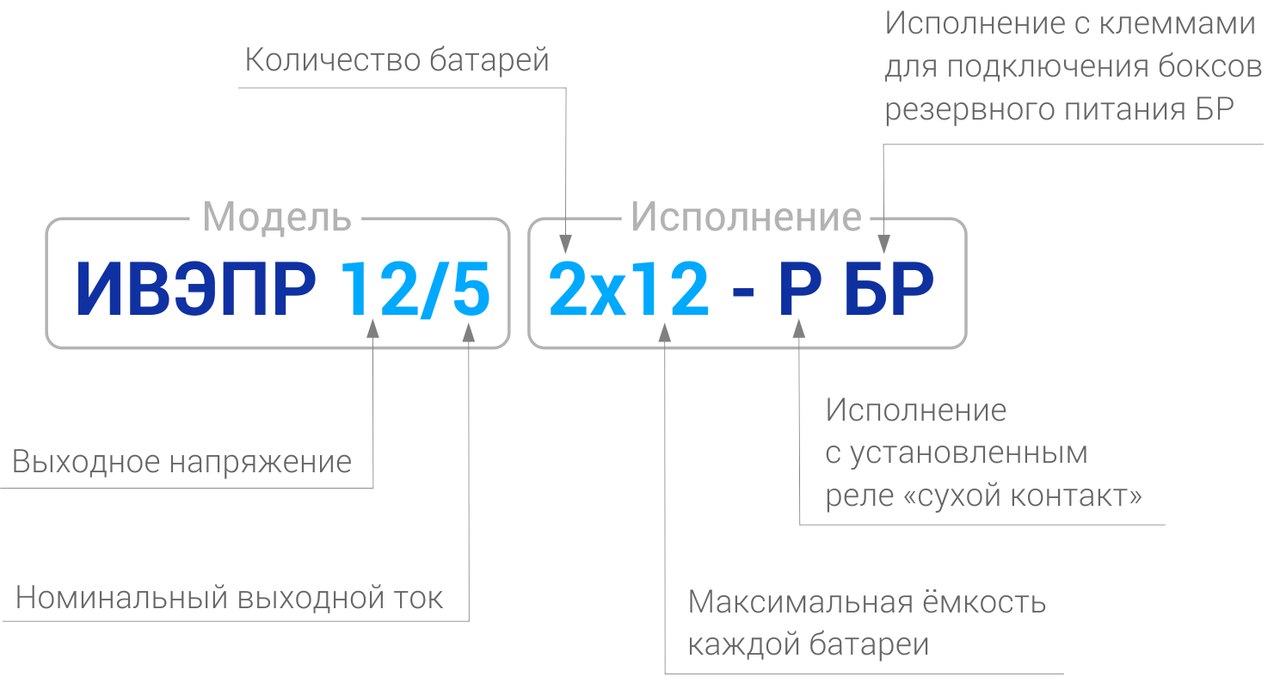

ИВЭПР-12/1.5 (1*7) исп. Р - Источник вторичного электропитания резервированный предназначен для стабильного круглосуточного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения номинальным постоянным напряжением 12 В и выходным током до 1,5 А, где Р - установка реле выходов дистанционной сигнализации «Авария». Если реле не установлено,
элемент Р в обозначении отсутствует;

Технические характеристики:

Количество и максимальная емкость устанавливаемых АКБ: 1 х 7А*ч
Входное напряжение сети: 140…260 В
Номинальный ток нагрузки»: 0...1,5 А
Максимальный кратковременный ток нагрузки: до 4 А в течение не более 5 сек
Выходное постоянное напряжение на клемме «+13В»:
- при работе от сети 13,0…13,8 В
- при работе от АКБ 10,8… 13,5 В
Напряжение отключения АКБ при защите от глубокого разряда: 10,4 В ± 0,3 В
Собственное потребление источника от АКБ в резервном режиме: не более 40 мА
Потребление источника в режиме защиты АКБ от глубокого разряда: не более 5 мкА
Максимальный ток заряда АКБ: не более 0,35 А
Мощность, потребляемая от сети переменного тока: не более 40 Вт
Габаритные размеры (ДхШхВ): 194х81х180 мм
Масса источника без АКБ: не более 1,3 кг
Диапазон рабочих температур: от -10 ºС до +50 ºС
Степень защиты оболочки по ГОСТ 14254-96: IP20
Время технической готовности источника к работе после включения напряжения питания: не более 10 с

Особенности. ИВЭПР 12/1,5 обеспечивает:

- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ - не влияет на выходное напряжение;
- защиту аккумуляторной батареи от глубокого разряда путём отключения нагрузки - при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
- электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.

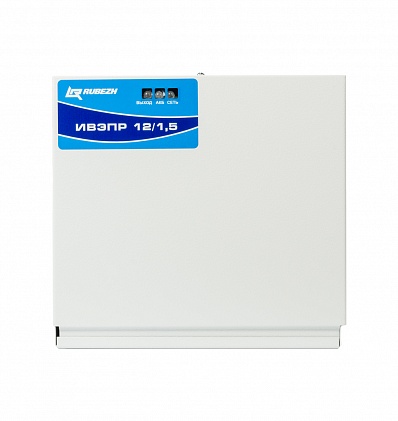

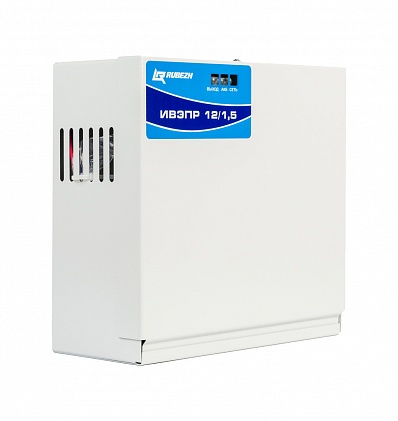

Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки одной герметичной свинцово-кислотной аккумуляторной батареи максимальной емкостью 7 А*ч.

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»)

Индикатор СЕТЬ:

при наличии сети 230 В - светится зеленым светом;
при отсутствии сети 230 В - не светится.

Индикатор АКБ:

при наличии исправной и заряженной АКБ - светится зеленым цветом;
при неправильном подключении (переполюсовке) АКБ - светится красным цветом;
при отсутствии АКБ – не светится.

Индикатор ВЫХОД:

при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
При отсутствии любого из вышеперечисленного – напряжение 0…0,9 В.
при отсутствии выходного напряжения – не светится.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 12 В.

На выходе «Авария» присутствует напряжение +12 В (между клеммами «3» и «⊥») если выполняются 3 условия:

наличие сети 230 В;
наличие исправной и заряженной АКБ;
наличие выходного напряжения (нет КЗ);
при отсутствии любого из вышеперечисленного - напряжение 0...0,9В.

Выход сигнала «Авария» в исполнении:
- ИВЭПР 12/1,5 исп. 1х7-Р - электромагнитное реле;

Выходной сигнал «Авария» в исполнении:
- ИВЭПР 12/1,5 исп. 1х7-Р - изолирован от цепей источника и корпуса;
