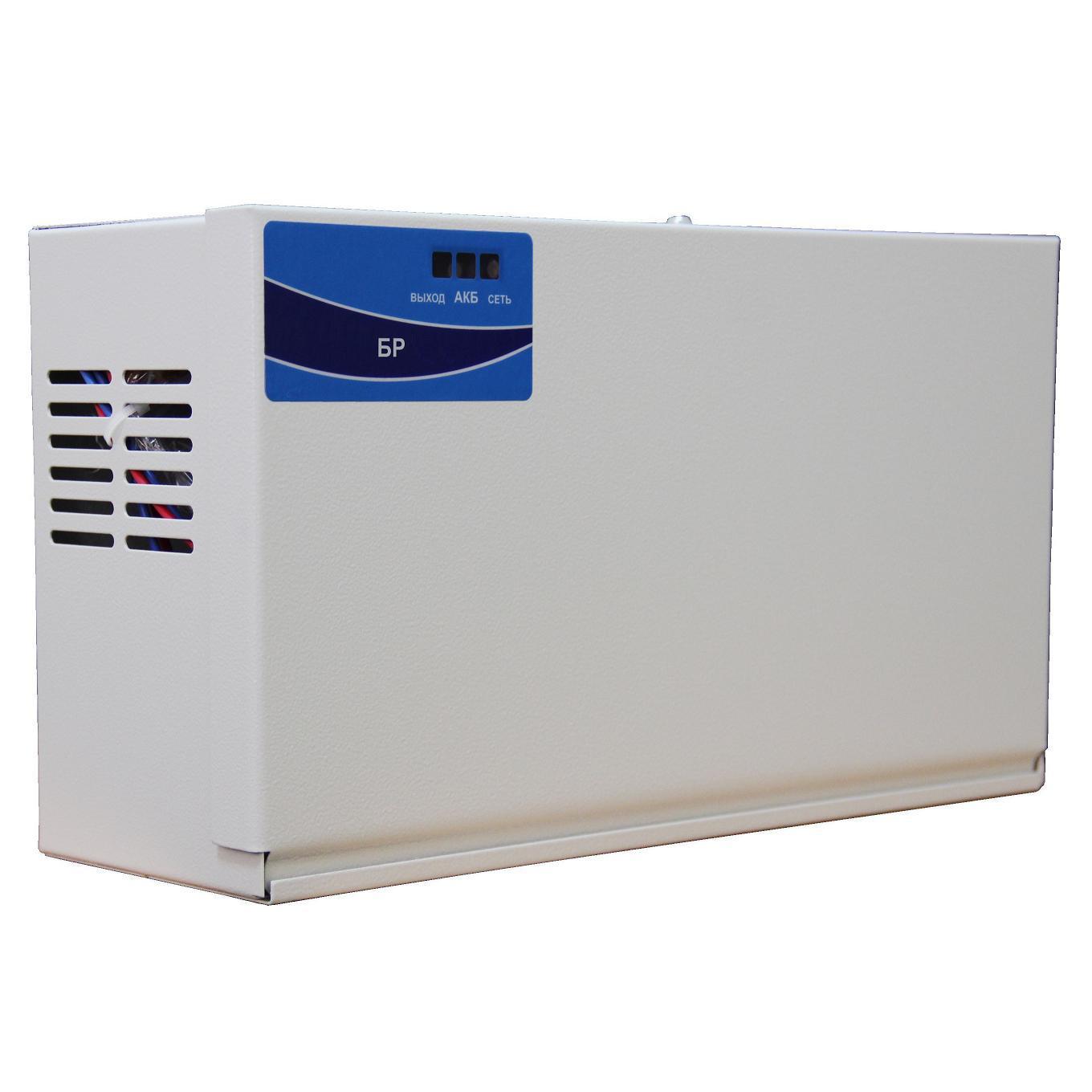

БР-24 2х12, бокс резервного питания

БР 24 2х12 Рубеж Бокс резервного питания. Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В: 140…265. Мощность, потребляемая боксом от сети переменного тока, В*А, не более: 40. Ток, потребляемый боксом от каждой АКБ при отсутствии сетевого напряжения и при отключенной нагрузке, мА, не более : 0,5. Максимальный ток зарядки двух АКБ, А: 2,2. Напряжение заряда АКБ, В: 13,65 ± 0,25. Напряжение на клеммах «+Р» и «-Р» при подключенных АКБ и отключенной сети, В, не более: 27,8. Диапазон рабочих температур, °С: -25…+50. Наработка на отказ, не менее: 40000 час. Средний срок службы, не менее: 10 лет. Исполнение корпуса: К2. Емкость устанавливаемых АКБ: 2 х 12 А*ч. Размеры корпуса, мм: 324 х 111 х 182. Масса без АКБ, не более: 2,3 кг

Боксы резервного электропитания серии БР (далее по тексту – боксы) предназначены для увеличения времени непрерывной работы от аккумуляторных батарей (АКБ) источников вторичного электропитания ИВЭПР производства компании «Рубеж» пропорционально ёмкости установленных в бокс АКБ.

БР 12 предназначен для подключения к источникам с выходным напряжением 12 В: ИВЭПР 12/2, ИВЭПР 12/3,5, ИВЭПР 12/5, ИВЭПР 112-1,2-1 ВО, ИВЭПР 112-2-2 ВО, ИВЭПР 112-5-1 ВО.

БР 24 предназначен для подключения к источникам с выходным напряжением 24 В: ИВЭПР 24/1,5; ИВЭПР 24/2,5; ИВЭПР 24/3,5; ИВЭПР 24/5

При необходимости можно подключать к источнику неограниченное количество боксов.

При работе от сети переменного тока бокс обеспечивает автоматический заряд двух АКБ. Бокс имеет независимые схемы заряда для каждой из двух АКБ.

При пропадании сетевого напряжения бокс обеспечивает работу источника при наличии заряженных АКБ.

При восстановлении сетевого напряжения бокс автоматически запускает процесс заряда АКБ.

Бокс обеспечивает защиту от неправильного подключения (переполюсовки) АКБ в виде самовосстанавливающегося предохранителя.

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и тока заряда АКБ («ЗАРЯД»). Индикатор «ЗАРЯД» светится зеленым светом при протекании тока заряда. При отсутствии АКБ либо при полностью заряженных АКБ индикатор не светится.

Технические характеристики

Напряжение питания от сети переменного тока 140-265 В частотой от 47 до 63 Гц.

Ток, потребляемый боксом при работе от АКБ при отсутствии сетевого напряжения и при отключенной нагрузке не более 0,5 мА.

Максимальный ток зарядки АКБ:

• в БР 12 – 2 x (1,0...1,3) А;
• в БР 24 – 1,0...1,3 А.

Напряжение заряда АКБ:

• в БР 12 – (13,65 ± 0,25) В;
• в БР 24 – (27,3± 0,5) В.

Степень защиты оболочки IP20 по ГОСТ 14254-96.

Напряжение на выходных клеммах «+Р», «-Р» гальванически развязано от корпуса бокса и сети 230 В.

Эксплуатация

Бокс предназначен для круглосуточной непрерывной эксплуатации в закрытых помещениях при:

• температуре окружающей среды от минус 25 до плюс 50°С;
• относительной влажности воздуха 93 % при температуре плюс 40 °С.

Наработка на отказ – не менее 40000 ч.
Средний срок службы – не менее 10 лет.
