Комплект удлинителя HE03L-4K.

05.02.2024

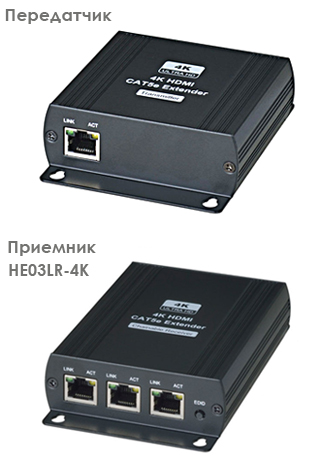

Комплект удлинителя HE03L-4K, состоящий из передатчика и приемника, предназначен для  передачи сигнала HDMI разрешением до 4K(30Гц) по витой паре на расстояние до 140м. Использование дополнительных приемников HE03LR-4K поможет передать сигнал от одного источника сигнала одновременно на несколько дисплеев.

Каждый следующий приемник соединяется с предыдущим с помощью кабеля витой пары. К каждому приемнику HE03LR-4K можно подключить два дополнительных приемника. Такая особенность комплекта позволит легко увеличить количество дополнительных мониторов в сети “точка-мультиточка”: купите дополнительный приемник, найдите отрезок кабеля нужной длины и подключите к ближайшему приемнику со свободными разъемами RJ45. Для увеличения расстояния передачи сигнала  можно использовать повторитель SR01.

Есть несколько условий, которые необходимо обязательно соблюдать при монтаже:
-Максимальная длина линии передачи не должна превышать 2,5 км;
-Количество дополнительных приемников не должно превышать 250 штук.

Удлинитель требует для работы применения кабеля витой пары CAT5e/CAT6 высокого качества. Применение высококачественного кабеля поможет передать сигнал без помех и потери разрешения, так как максимальный битрейт видео достигает 800 Мбит/с.

Комплект HE03L-4K с дополнительными приемниками HE03LR-4K рекомендуется использовать в каскадном подключении для решения задачи передачи от одного источника сигнала на несколько мониторов для организации видеонаблюдения и в мультимедийных проектах.

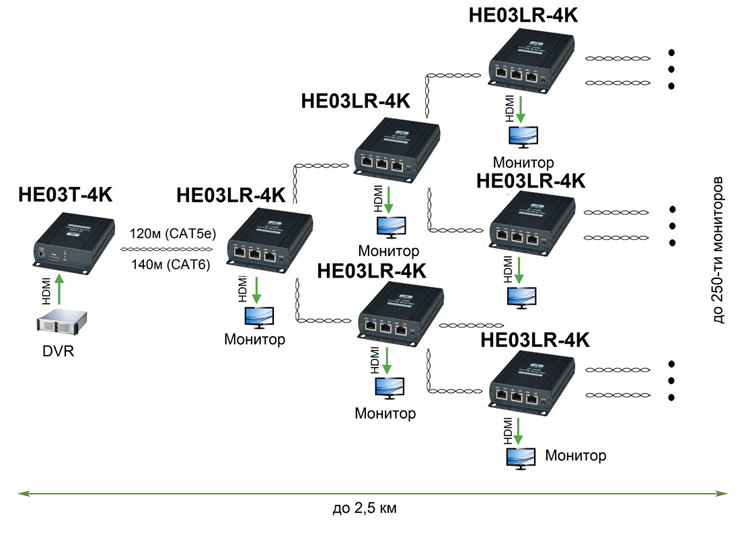

Схема подключения комплекта HE03L-4K:


Основные характеристики:

12953_f.jpg- Расстояние передачи (макс.) (м): 140
- HDMI: 1.4
- HDCP: да
- Разрешение (макс.): 4K (30Гц)
- Подключение: HE03T-4K: HDMI-
(вх.);RJ45; DC5.5мм (розетка).
HE03LR-4K: HDMI-A (вых.);
RJ45(вх.)х1; RJ45(вых.)х2; DC5.5мм
(розетка).
- Питание: DC5V(2A)
- Рабочая температура: -40...+55ºC
- Размер (ШхГхВ) (мм): HE03T-4K:
88x110x30; HE03LR-4K: 88x145x30
- Дополнительно: Поддержка
аудиоформатов: LPCM 7.1 @
192кГц. HDCP 1.4. Поддерживает
разрешение: до 4Kх30Гц(4:4:4).





Подробную информацию о продукции SC&T уточняйте на сайте, а так же у менеджеров компании:
г. Новосибирск, ул. Объединения 8; ул. Горский микрорайон 84, тел. 8 (383) 272-30-00;
Торговый представитель ТК "Аврора" в г. Екатеринбург, тел. 8 (343) 317-17-73.
Торговый представитель ТК "Аврора" в г. Кемерово: Басыров Альберт, тел. 8-913-329-17-86, e-mail ab@a383.ru.
