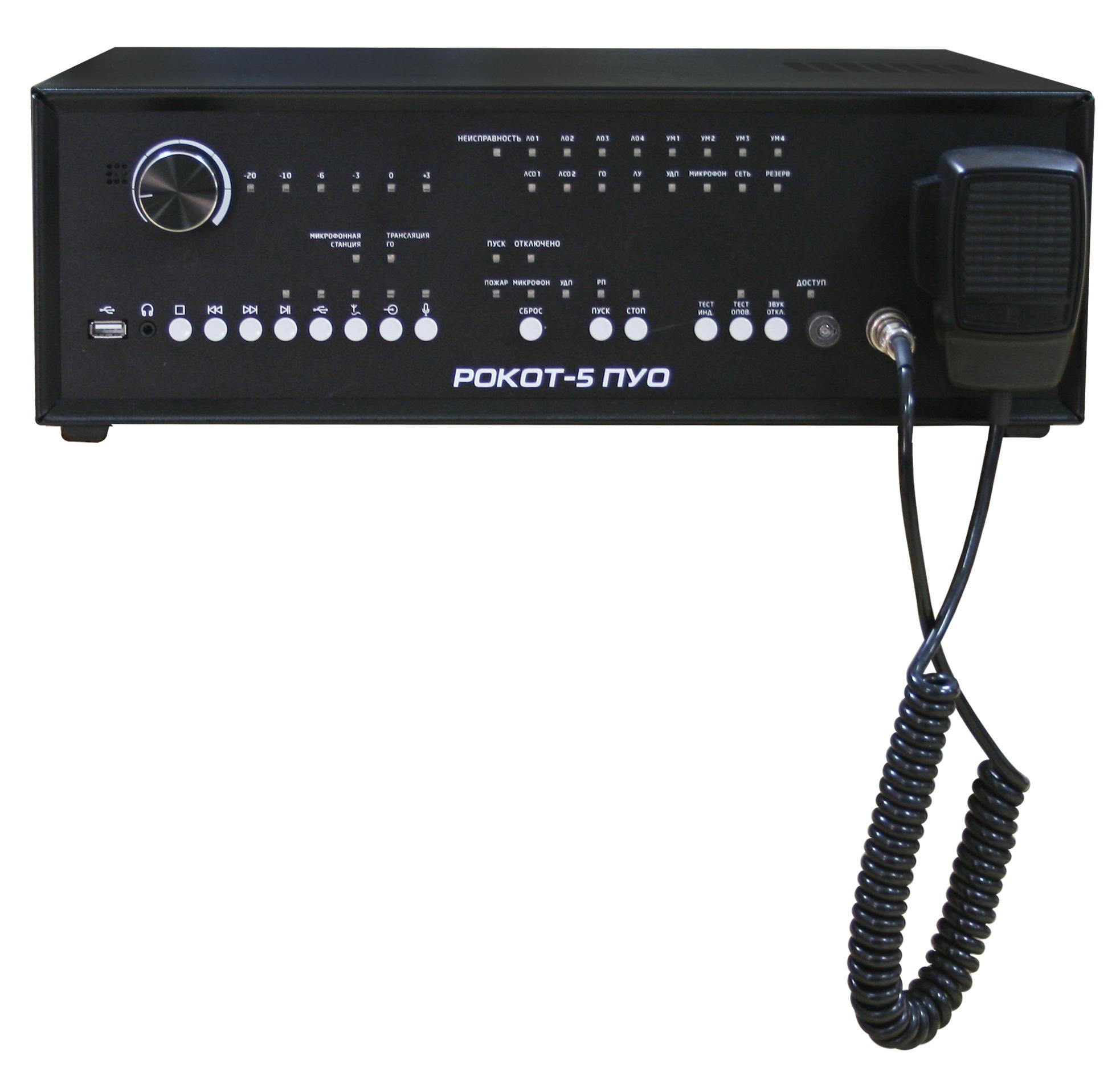

Рокот-5 ПУО-30, прибор управления оповещением

Назначение:
Система речевого оповещения пожарная «Рокот-5» предназначена для трансляции речевой информации и предварительно записанных речевых сообщений при возникновении пожара или других экстремальных ситуаций.
Система состоит из прибора управления оповещением «Рокот-5», усилителя мощности «Рокот-5 УМ», микрофонной станции «Рокот-5 МС» и акустических систем АС-4, АС-4-2, АС-5.
Прибор имеет два варианта исполнения в зависимости от напряжения выходного сигнала:
«Рокот-5 ПУО-100» – напряжение 100 В.
«Рокот-5 ПУО-30» – напряжение 30 В.

Особенности:
- Синхронное речевое оповещение ПУО и УМ
- Цифровая линия управления
- Четыре выхода подключения линий речевого оповещения (далее – ЛО) с индивидуальной защитой от перегрузки
- Два выхода подключения линий светового оповещения (далее – ЛСО) защищённых от перегрузки
- Автоматический контроль исправности линий речевого оповещения и линий светового оповещения с переходом в режим «Неисправность» при обрывах и коротких замыканиях
- Наличие релейных выходов сигналов «Неисправность» и «Пуск» для передачи их на пожарный пульт централизованного наблюдения
- Встроенный источник резервного питания – аккумуляторные батареи
- Автоматический переход на питание от АБ при отключении сети 220 В, и обратно, при восстановлении питания 220 В
- Контроль наличия АБ и защиты АБ от глубокого разряда
- При наличии сетевого напряжения усилитель подзаряжает АБ в буферном режиме

Технические характеристики:

Количество выходов подключения линий речевого оповещения	4
Суммарная мощность оповещателей по линиям речевого оповещения	до 200 Вт
Номинальное напряжение на выходах речевого оповещения	30 В
Количество выходов подключения линий светового оповещения	2
Количество линий управления	3
Количество записанных заводских речевых сообщений	3
Количество «РОКОТ-5 УМ», подключаемых к одному ПУО по линии связи, до	4
Максимальная длина линии связи с усилителями, м	100
Степень защиты оболочкой	IP30
Габаритные размеры, не более	420 х 370 х 140 мм
Масса (без АБ), не более	8 кг
Срок службы	10 лет
Диапазон рабочих температур	от - 10 до + 55 °С
Относительная влажность воздуха при температуре +40 °С, без конденсации влаги, не более	93 %
Диапазон напряжения питания от сети переменного тока 50 Гц	от 187 до 242 В
Максимальный ток, потребляемый от сети переменного тока, в режиме оповещения при максимальном количестве оповещателей, не более	1,5 А
Количество устанавливаемых в ПУО аккумуляторных батарей	2 шт. х 12 В
Номинальная ёмкость АБ	12 Ач
Диапазон питающего напряжения от резервного источника	от 21,0 до 27,6 В
Средний ток потребления от АБ в дежурном режиме (при отключении от сети переменного тока)	150 мА
Средний ток потребления от АБ в режиме оповещения (сообщение 1) при полной нагрузке	3,5 А
Напряжение заряда АБ	от 27,4 до 27,8 В
Продолжительность пожарного оповещения, после 24-х часов работы ПУО от АБ в дежурном режиме, не менее	1 час
