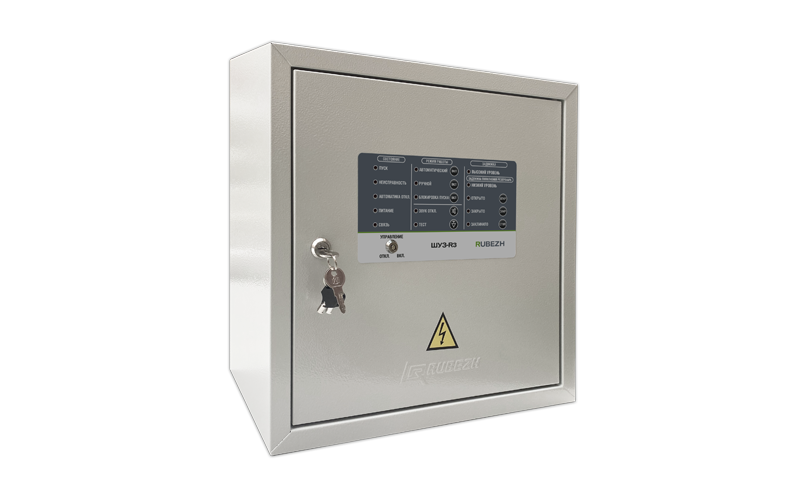

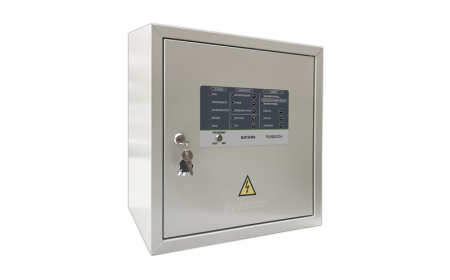

ШУН/В-5,5-00-R3 шкаф управления

ШУН/В-5,5-00-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В-5,5-00-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.

В зависимости от назначения ШУН/В-5,5-00-R3 может выполнять функции управления работой:

- пожарного насоса;
- дренажного насоса;
- жокей-насоса;
- вентилятора.

ШУН/В-5,5-00-R3 реализует следующие функции:

- контроль наличия и параметров электропитания на вводе сети;
- контроль исправности основных цепей электрической схемы прибора;
- контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
- контроль силовой цепи питания двигателя;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
- передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

ШУН/В-5,5-00-R3 может находиться в следующих режимах управления:

- «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
- «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

Характеристики:

Параметр	Значение
Напряжение питания, В	см. таблицу исполнений
Ток потребления от АЛС, мА, не более	0.21
Масса, не более	см. таблицу исполнений
Управление калорифером	Нет
Мощность подключаемого электродвигателя, кВт	см. таблицу исполнений
Собственная потребляемая мощность от сети, ВА, не более	100
Степень защиты оболочки	IР31 (IР54 по требованию заказчика)
Тип системы заземления	TN-C/ТN-S
Размеры	см. таблицу исполнений
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -25 до +55
