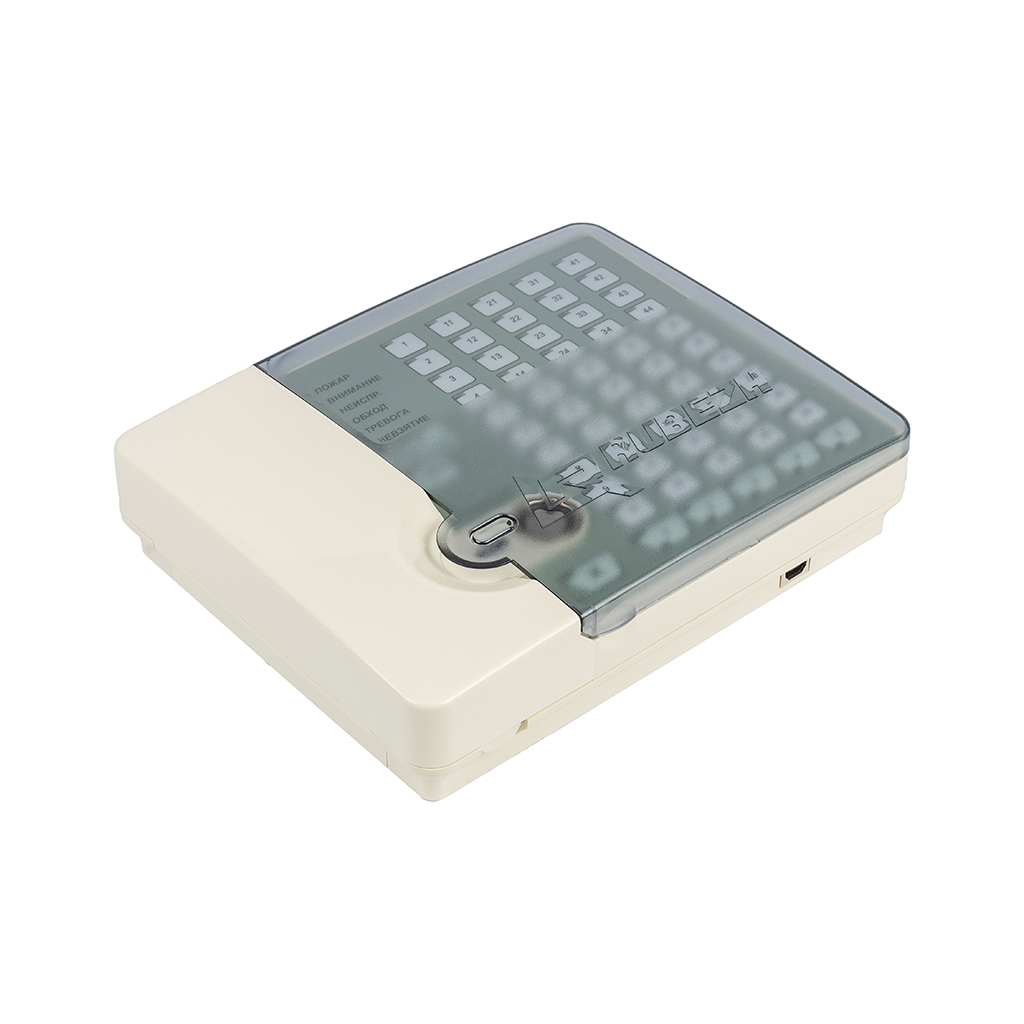

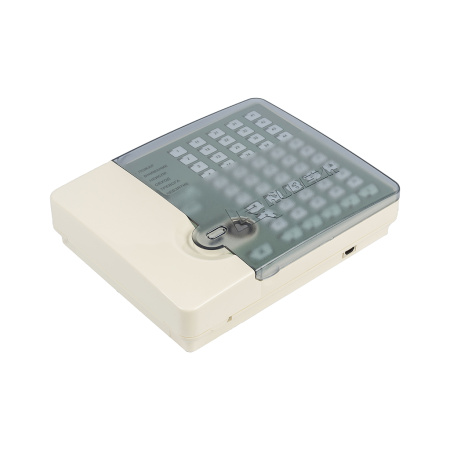

Рубеж-БИ, блок индикации
Описание: Блок индикации «Рубеж-БИ» предназначен для отображения состояния зон, групп зон и исполнительных устройств адресной системы пожарной сигнализации и пожаротушения на встроенном светодиодном табло. Блок конструктивно выполнен в пластмассовом корпусе, аналогичном корпусу приемно-контрольных приборов. Блок индикации является адресным устройством.
Основные функции блока индикации:
- прием сигналов от приемно-контрольных приборов;
- трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
- светодиодная индикация состояния системы и режимов работы;
- звуковая сигнализация режимов работы;
- сброс сигнала пожар в зонах ключом Touch Memory.
- Характеристики
- Узнать больше
Блок конструктивно выполнен в пластмассовом корпусе, аналогичном корпусу приемно-контрольных приборов. Блок индикации является адресным приемно-контрольным прибором.
Основные функции блока индикации:
- прием сигналов от приемно-контрольных приборов;- трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
- светодиодная индикация состояния системы и режимов работы;
- звуковая сигнализация режимов работы;
- сброс сигнала пожар в зонах ключом Touch Memory.
Блок индикации конструктивно выполнен в пластмассовом корпусе. На лицевой стороне блока расположены светодиодные индикаторы зон, светодиодные индикаторы состояния системы, клавиши переключения страниц и отключения звука. Блок имеет встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.
Блок индикации обменивается информацией с приборами протокола RS-R1, такими как Рубеж-2ОП, Рубеж-4А, "Водолей", а также приборами протокола RS-R3, такими как Рубеж-2ОП прот. R3 и Рубеж-КАУ прот.R3, по интерфейсу RS-485. Наличие обмена прибор индицирует на индикаторе СВЯЗЬ. При пропадании обмена на время более 1 мин прибор гасит светодиодную индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
Конфигурация прибора, т.е. задание адреса прибора в системе, скорости обмена и зон контроля, выполняется с персонального компьютера с помощью ПО «FireSec Администратор». Адрес прибора и скорость обмена задаются только через USB интерфейс. База данных заливается в прибор с помощью интерфейсов USB или RS-485.
При конфигурировании в блок записывается информация об объекте или части объекта, контролируемом блоком индикации. После конфигурирования системы, прибор Рубеж-БИ может контролировать систему адресной пожарной сигнализации автономно.
Для увеличения информативности на БИ реализована возможность выбора страницы индикации. Число страниц - 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы.
Максимальное число контролируемых зон (устройств) – 250.
БИ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности.
БИ информирует о поступлении нового события миганием индикацией страницы.
Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание» и «Пожар» в зонах включается непрерывная звуковая сигнализация. При остальных событиях имеется только кратковременный звуковой сигнал. Имеется кнопка сброса звуковой сигнализации на БИ с оптической индикацией состояния.
С БИ возможен сброс сигнала ПОЖАР с использованием ключей Touch Memory во всех зонах, приписанных к данному прибору . Общее количество ключей ТМ, поддерживаемое БИ, 16 шт (1 мастер и до 15 рабочих).
Блок индикации имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон, исполнительным устройствам.
Состояние зоны отображается светодиодным индикатором следующим образом:
- Зона не запрограммирована – не светится;- Норма – зеленый;
- Пожар – красный;
- Неисправность – желтый;
- Внимание – мигает красным с частотой 1Гц;
- Зона обойдена – мигает желтым с частотой 1Гц.
Состояние исполнительного устройства отображается светодиодным индикатором следующим образом:
- Отключен (дежурный режим) – зеленый;- Включен (режим тревоги) – красный;
- Неисправность – желтый.
Панель имеет 9 системных светодиодных индикаторов:
- ВНИМАНИЕ – красный индикатор. При получении события «Внимание» мигает с частотой 0,5 Гц.
- НЕИСПРАВНОСТЬ – желтый индикатор. Загорается при обнаружении неисправности.
- ОБХОД – желтый индикатор. Мигает с частотой 0,5 Гц, если есть обойденные зоны.
- СВЯЗЬ – зеленый индикатор. Загорается при наличии обмена по линии RS-485. При пропадании обмена на время более 1 минуты БИ погасит индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
- ПИТАНИЕ – зеленый индикатор. Постоянно горит при наличии напряжения на каждом из двух вводов питания.
- Звук отключен – желтый индикатор. Загорается при отключении звука. Автоматически включается при новом тревожном сообщении.
- Индикатор состояния страницы – 3-х цветный. Показывает наихудшее состояние зон на текущей странице.
- Индикатор выбранной страницы – синий индикатор. Светится на активной странице. Мигает на страницах с новыми событиями, которые не видел оператор.
Питание прибора – внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Прибор контролирует питание по каждому из вводов и выводит информацию на индикатор ПИТАНИЕ. Все подключения к прибору производятся через винтовые клеммные контакты.
Купить Рубеж-БИ, блок индикации вы можете как с помощью сайта так и в офисе компании (узнать где) в Новосибирске, Екатеринбурге, Красноярске. По умолчанию на сайте указывается розничная цена Рубеж-БИ, блок индикации, но она гораздо ниже для монтажных и оптовых фирм. Приобретая Рубеж-БИ, блок индикации в компании ТК Аврора, Вы получаете хорошие цены, грамотную техническую поддержку и оперативную доставку в любую точку России.
Если выбор оборудования вызывает у вас затруднения, позвоните либо напишите нам и мы быстро подберем нужную вам модель. Если вы заметили ошибку или неточность в описании Рубеж-БИ, блок индикации на этой странице, просим позвонить либо написать нам об этом и мы исправим описание максимально быстро.
Xарактеристики, комплект поставки и внешний вид данного товара могут отличаться от указанных или могут быть изменены производителем без отражения в каталоге. Продавец оставляет за собой право на возможность пересмотра цены товара под заказ, согласно ст.485 п.3 ГК РФ.
Товары в этой группе
Ранее просмотренные товары
Устройство дистанционного пуска адресное УДП 513-11-R3 предназначено для ручного включения систем противопожарной защиты (пожаротушения, дымоудаления, оповещения, внутреннего противопожарного водопровода и т.д.) в адресных системах пожарной и охранно-пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

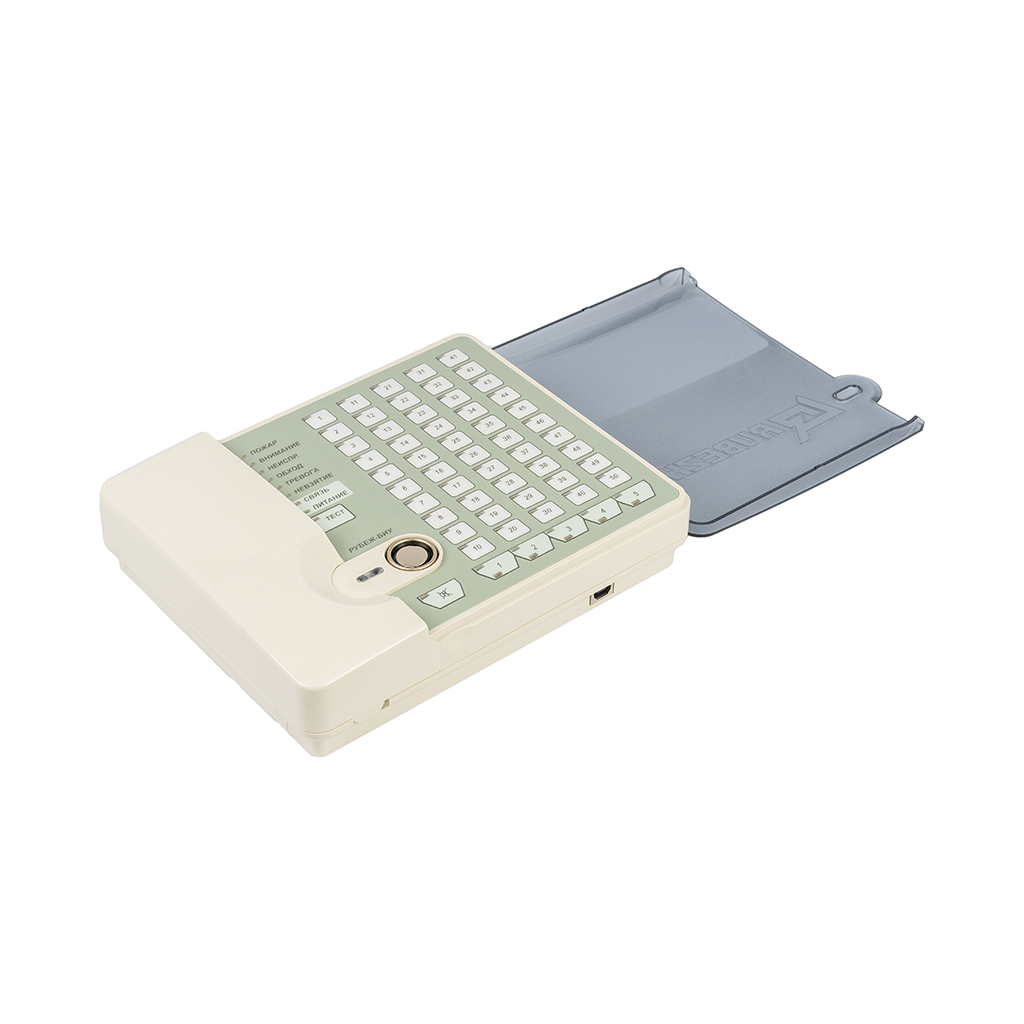

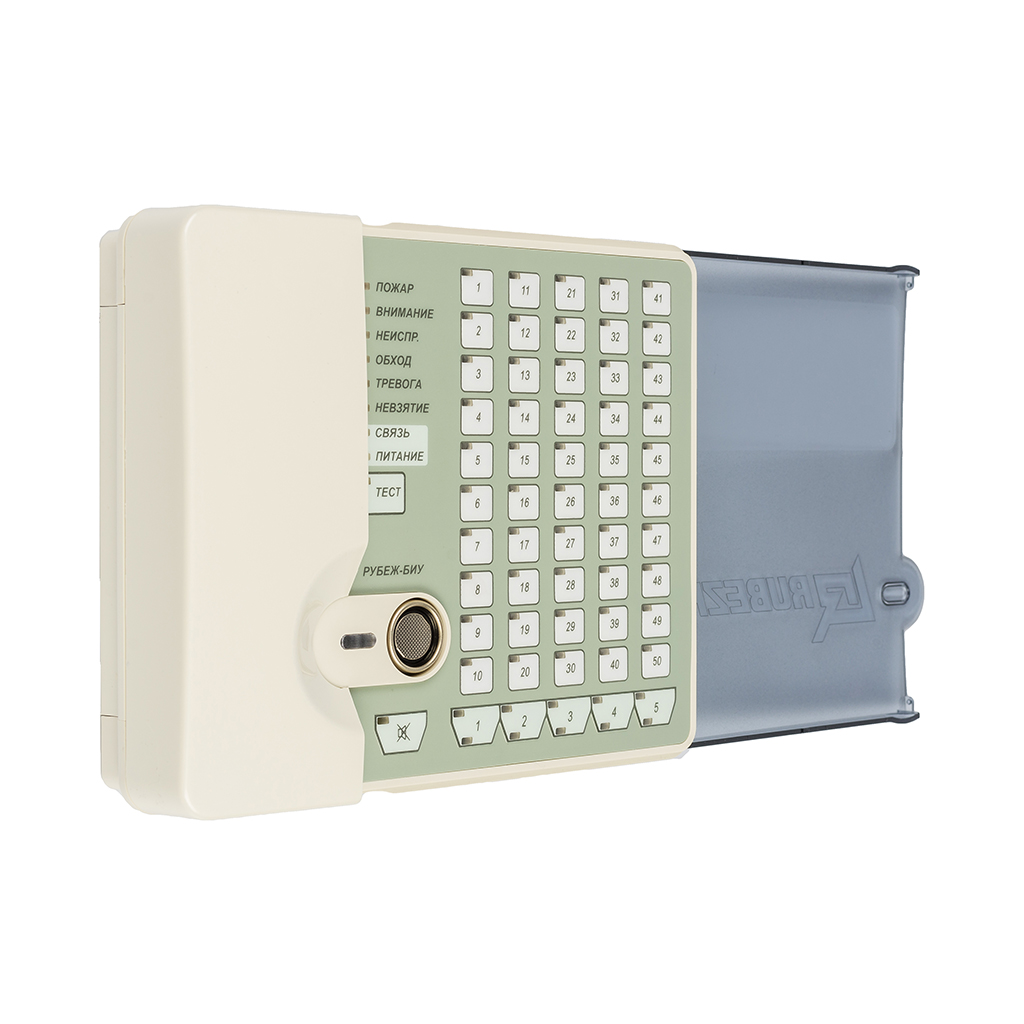

Блок индикации и управления «Рубеж-БИУ» предназначен для отображения состояния зон, групп зон и исполнительных устройств адресной системы охранно-пожарной сигнализации и пожаротушения на встроенном светодиодном табло, а также ручного управления пожарными и охранными зонами адресной системы тм Рубеж.
