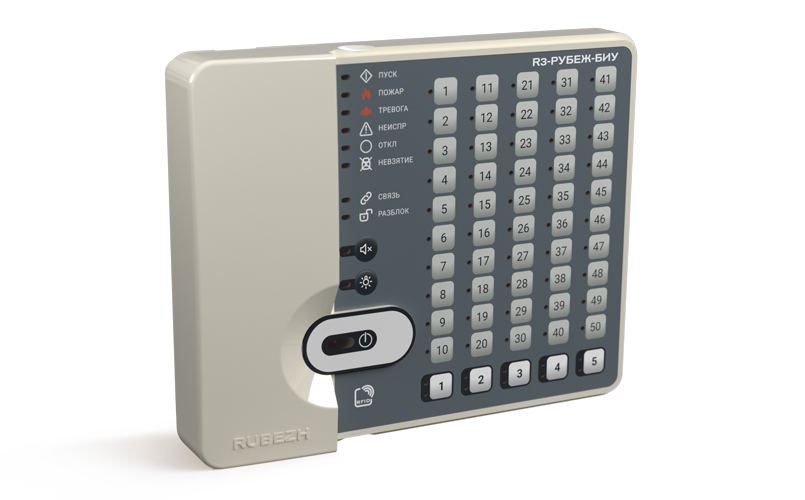

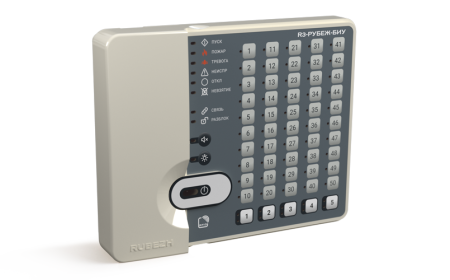

R3-Рубеж-БИУ, блок индикации и управления

Основные функции блока индикации и управления:

- трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств, находящихся на приемно-контрольных приборах в интерфейсе R-Link;
- светодиодная индикация состояния системы и режимов работы;
- звуковая сигнализация режимов работы;
- управление охранно-пожарными зонами;
- управление исполнительными устройствами.

Блок индикации и управления R3-Рубеж-БИУ обменивается информацией с приемно-контрольными приборами R3-Рубеж-2ОП по интерфейсу R-Link. Наличие обмена блок индикации показывает на индикаторе СВЯЗЬ. При пропадании связи приемно-контрольных приборов с R3-Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек зеленым цветом с частотой 0,5 Гц. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.

Для увеличения информативности на блоке индикации и управления реализована возможность выбора страницы индикации. Число страниц - 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы. R3-Рубеж-БИУ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности.

БИ информирует о поступлении нового события миганием индикацией страницы. R3-Рубеж-БИУ имеет на каждой странице 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон или исполнительному устройству.

Состояние пожарной зоны отображается светодиодным индикатором следующим образом:

- Зона не запрограммирована – не светится;
- Норма – светится зеленым;
- Пожар – светится красным при возникновении в зоне состояния «Пожар»;
- Внимание – мигает красным с частотой 0,5 Гц при возникновении в зоне состояния «Внимание»;
- Неисправность/потеря связи – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи с устройством в данной зоне;
- Зона обойдена – светится желтым.

Состояние охранной зоны отображается светодиодным индикатором следующим образом:

- Зона не запрограммирована – не светится;
- Норма, снята с охраны – светится желтым, когда зона снята с охраны;
- Норма, поставлена на охрану – светится зеленым, когда зона на охране;
- Нарушение зоны (тревога) – мигает красным с частотой 2 Гц;
- Неисправность/потеря связи/невзятие – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи с устройствами в зоне, а также при неудачной постановки на охрану.

Индикация состояния исполнительного устройства назначается индивидуально с помощью ПО FireSec. По умолчанию применяется следующая индикация:

- Отключен (дежурный режим) – зеленый;
- Включен (режим тревоги) – красный;
- Неисправность – желтый.

Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание», «Пожар» или «Тревога» в зонах включается непрерывная звуковая сигнализация меняющейся тональности. При неисправности включается кратковременный единичный звуковой сигнал.

Имеется кнопка сброса звуковой сигнализации на БИУ с оптической индикацией состояния.

Для разграничения доступа к устройству используются бесконтактные карты доступа типа EM-Marine, которые прописываются при создании конфигурации системы в ПО FireSec. Карты используются для блокировки/разблокировки кнопок управления зонами клавиатуры R3-Рубеж-БИУ или для сброса сигналов «Пожар» и «Внимание» с контролируемых приборов.

Параметр	Значение
Напряжение питания, В	от 10,2 до 14,4 или от 20,4 до 28,8
Ток потребления при питании 12 В, мА, не более	350
Ток потребления при питании 24 В, мА, не более	170
Интерфейсы для обмена информацией	USB; R3-Link
Длина интерфейса R3-Link при объединении устройств в сеть, км, не более	10
Длина линии между соседними устройствами интерфейса R3-Link, км, не более	1
Количество светодиодных индикаторов контроля зон и устройств на странице	50
Количество страниц	5
Степень защиты оболочки	IР20
Масса, кг, не более	1
Ширина, мм, не более	200
Высота, мм, не более	160
Глубина, мм, не более	50
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от 0 до +55
