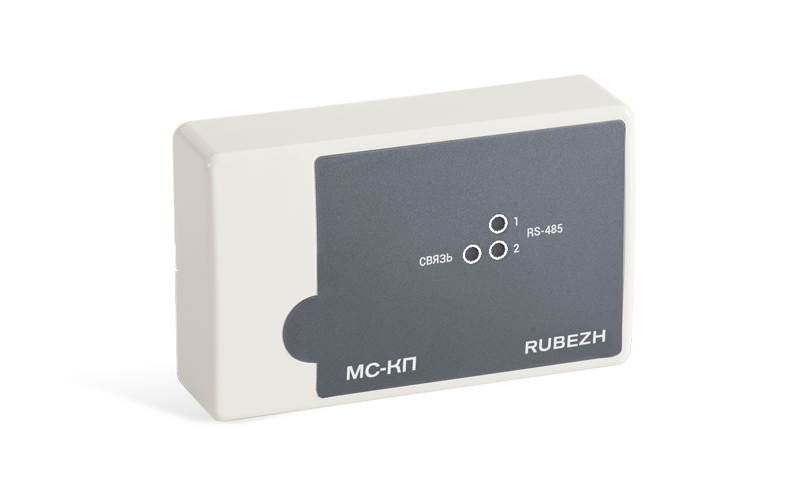

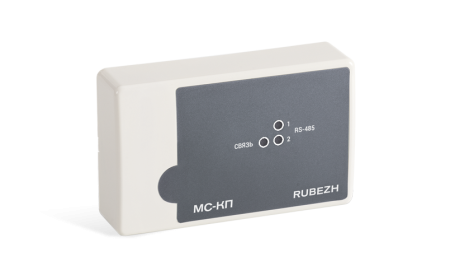

МС-КП, Модуль сопряжения

Модуль сопряжения МС-КП обеспечивает:

- перевод информационных сигналов формата адресной системы тм Рубеж в формат данных, используемых в протоколе Modbus RTU;
- передачу состояния зон и исполнительных устройств адресной системы тм Рубеж во внешние системы и программное обеспечение сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU;
- прием внешних команд на управление устройствами системы ОПС Рубеж от сторонних систем по протоколу Modbus RTU.

Интерфейс RS-485 работает на скоростях передачи данных из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек.

Шлюз для Modbus:

- тип интерфейса RS-485;
- тип протокола: Modbus-RTU;
- скорость передачи из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек;
- контроль четности: нет, четность, нечетность;
- количество стоповых бит: 1 – с контролем четности; 1 или 2 – без контроля четности;
- максимальная длина пакета – 256 байт.

Время технической готовности МС-КП к работе после подключения – не более 5 секунд.

Питание модулей рекомендуется осуществлять от резервированных источников питания «ИВЭПР 12» или «ИВЭПР 24» с напряжением 12 или 24 вольта.

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-КП.

Светодиодный индикатор СВЯЗЬ:

- при наличии питания – мигает с частотой 1 Гц;
- при записи параметров через USB-порт – мигает с частотой 5 Гц.

Светодиодные индикаторы Канал 1 и Канал 2:

- при наличии обмена данными по соответствующему интерфейсу – мигают с частотой обмена;
- при отсутствии обмена данными – не светятся.

Параметр	Значение
Питание	От источника питания
Напряжение питания, В	от 10 до 14
Ток потребления при питании 12 В, мА, не более	125
Интерфейсы для обмена информацией	USB; RS-485; Modbus
Степень защиты оболочки	IP30
Ширина, мм, не более	125
Высота, мм, не более	78
Глубина, мм, не более	37
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -10 до +40
