Описание: Изолятор шлейфа предназначен для использования в адресных линиях связи RS-R3 приемно-контрольных приборов «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» и контроллеров «R3-Рубеж-КАУ2» и используется для размыкания части адресной линии связи при обнаружении в ней признаков короткого замыкания.

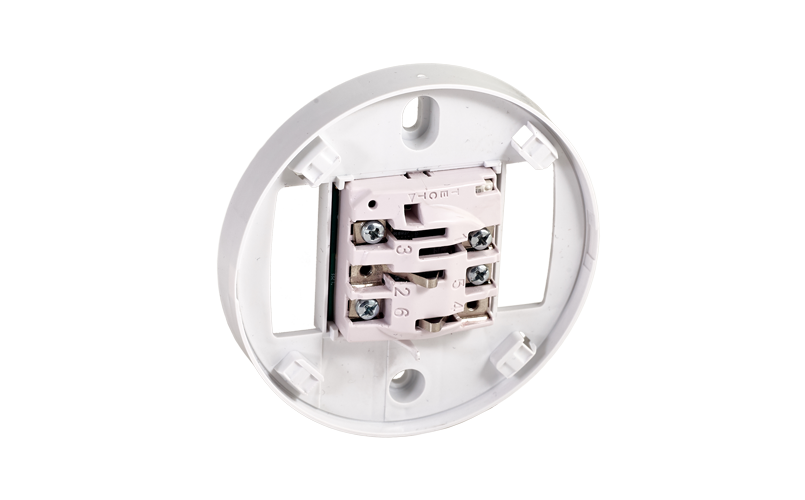

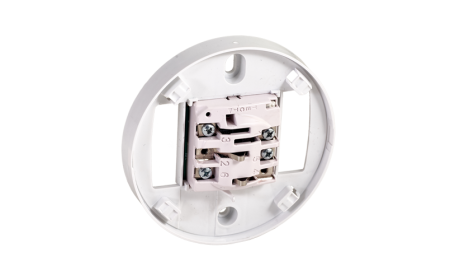

Изолятор шлейфа ИЗ-1Б-R3 L1.42 конструктивно выполнен в корпусе базового основания W1.ХХ адресных извещателей и позволяет подключать в адресную линию связи извещатели ИП 212-64-R3, ИП 101-29-PR-R3 и ИП 212/101-64-PR-R3. Извещатель в комплект поставки ИЗ-1Б-R3 не входит. Изолятор шлейфа ИЗ-1Б-R3 является адресным устройством и занимает 1 адрес в АЛС. На плате изолятора размещена кнопка ТЕСТ, которая служит для тестирования связи ИЗ-1Б-R3 с прибором Рубеж и определения (задания) адреса устройства в АЛС. Для информации о состоянии изолятора предусмотрен оптический индикатор, расположенный на плате.
При возникновении КЗ в сегментах АЛС, подключенных к ИЗ-1Б-R3 L1.42, изолятор передает информацию об этом на прибор Рубеж с указанием своего адреса и сегмента, где сработала защита. Это позволяет максимально быстро локализовать неисправный участок АЛС.
Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами входа АЛС и клеммами выхода АЛС до 4 кОм, при обнаружении в ней признаков короткого замыкания. После устранения причин КЗ происходит автоматическое восстановление нормальной работы изолятора шлейфа.
Электрическое сопротивление защищаемого участка АЛС между изоляторами, между изолятором и прибором, между изолятором и концом АЛС не должно превышать 50 Ом.
Характеристики:
Параметр | Значение |
---|---|
Питание | от АЛС |
Ток потребления от АЛС, мА, не более | 0.7 |
Ток потребления от АЛС при срабатывании изолятора, мА, не более | 10 |
Степень защиты оболочки | IP40 |
Масса, г, не более | 100 |
Диаметр, мм, не более | 94 |
Высота, мм, не более | 24 |
Средний срок службы, лет | 10 |
Диапазон рабочих температур, °С | от -25 до +60 |
Купить ИЗ-1Б-R3 L1.42, изолятор шлейфа вы можете как с помощью сайта так и в офисе компании (узнать где) в Новосибирске, Екатеринбурге, Красноярске. По умолчанию на сайте указывается розничная цена ИЗ-1Б-R3 L1.42, изолятор шлейфа, но она гораздо ниже для монтажных и оптовых фирм. Приобретая ИЗ-1Б-R3 L1.42, изолятор шлейфа в компании ТК Аврора, Вы получаете хорошие цены, грамотную техническую поддержку и оперативную доставку в любую точку России.
Если выбор оборудования вызывает у вас затруднения, позвоните либо напишите нам и мы быстро подберем нужную вам модель. Если вы заметили ошибку или неточность в описании ИЗ-1Б-R3 L1.42, изолятор шлейфа на этой странице, просим позвонить либо написать нам об этом и мы исправим описание максимально быстро.
Xарактеристики, комплект поставки и внешний вид данного товара могут отличаться от указанных или могут быть изменены производителем без отражения в каталоге. Продавец оставляет за собой право на возможность пересмотра цены товара под заказ, согласно ст.485 п.3 ГК РФ.
