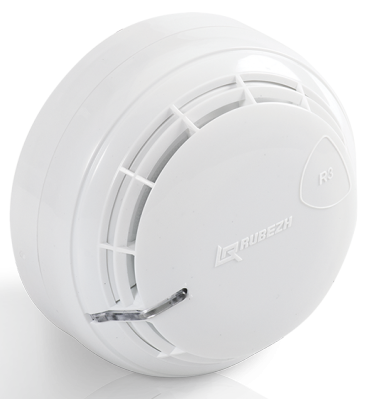

ИП 212/101-64-PR-R3 W1.02

Данное исполнение извещателя комплектуется базовым основанием для монтажа на несущие конструкции. Базовое основание имеет 2 винтовых контакта для монтажа двухпроводного кабеля АЛС.

Извещатель определяет возгорание по:

- концентрации дыма;
- максимальной температуре;
- скорости нарастания температуры.

Извещатель выполняет следующие функции:

- обрабатывает по специальным алгоритмам результаты измерений и передает сигналы «Пожар» в приемно-контрольный прибор;
- формирует и передает в приемно-контрольный прибор сигнал «Неисправность»;
- имеет индикацию режима работы извещателя;
- имеет автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
- тестируется работоспособность с помощью кнопки или специального оптического тестера ОТ-1.

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты базового основания позволяют легко устанавливать извещатель, не ориентируя его относительно основания.

При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором – ИЗ-1Б-R3. В этом случае при заказе извещателя необходимо указывать ИП 212/101-64-PR-R3 c ИЗ-1Б-R3. Применение извещателя с базовым основанием ИЗ-1Б-R3 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот.

Извещатель ИП 212/101-64-PR-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес в АЛС прибора Рубеж. Извещатель ИП 212/101-64-PR-R3 совместно с базовым основанием ИЗ-1Б-R3 – занимает 2 адреса (1 адрес ИП 212/101-64-PR-R3 + 1 адрес ИЗ-1Б-R3).

Характеристики:

Параметр	Значение
Питание	от АЛС
Ток потребления извещателя из АЛС, мА, не более	0.2
Чувствительность, дБ/м	от 0,05 до 0,2
Температура срабатывания извещателя, °С	от +54 до +70
Тип установки	На основной потолок
Степень жесткости к электромагнитным помехам	3
Степень защиты оболочки	IP40
Масса извещателя с базовым основанием, г, не более	160
Диаметр извещателя с базовым основанием, мм, не более	94
Высота извещателя с базовым основанием, мм, не более	55
Гарантийный срок эксплуатации, мес, не более	24
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -35 до + 55
